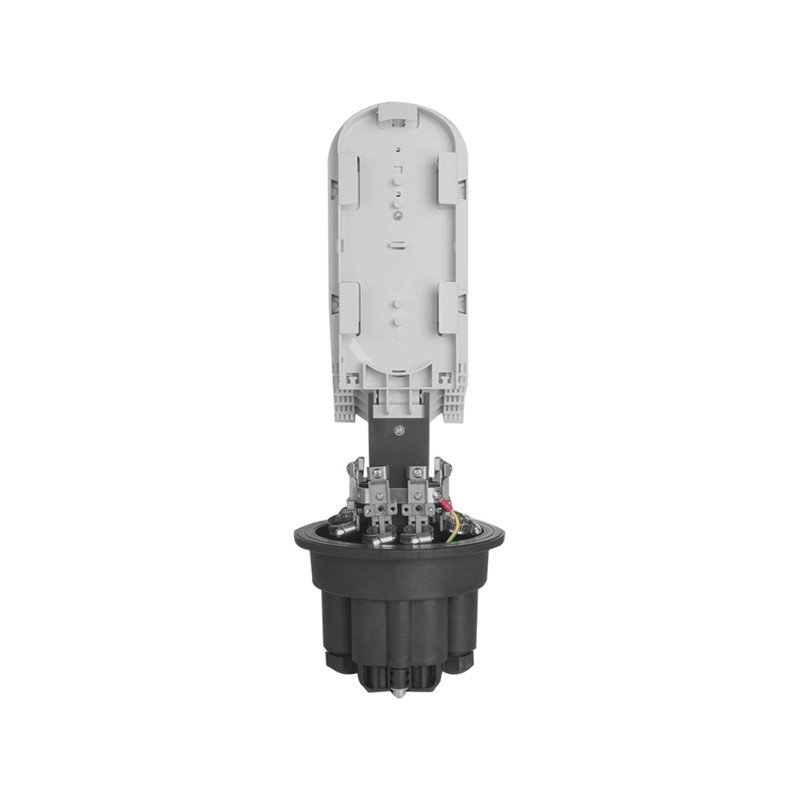

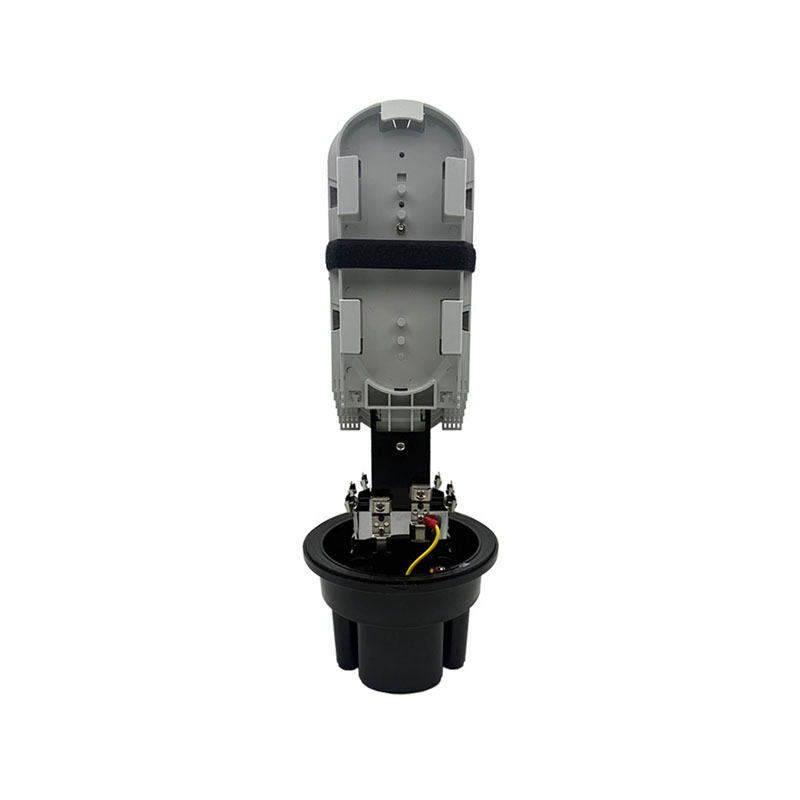

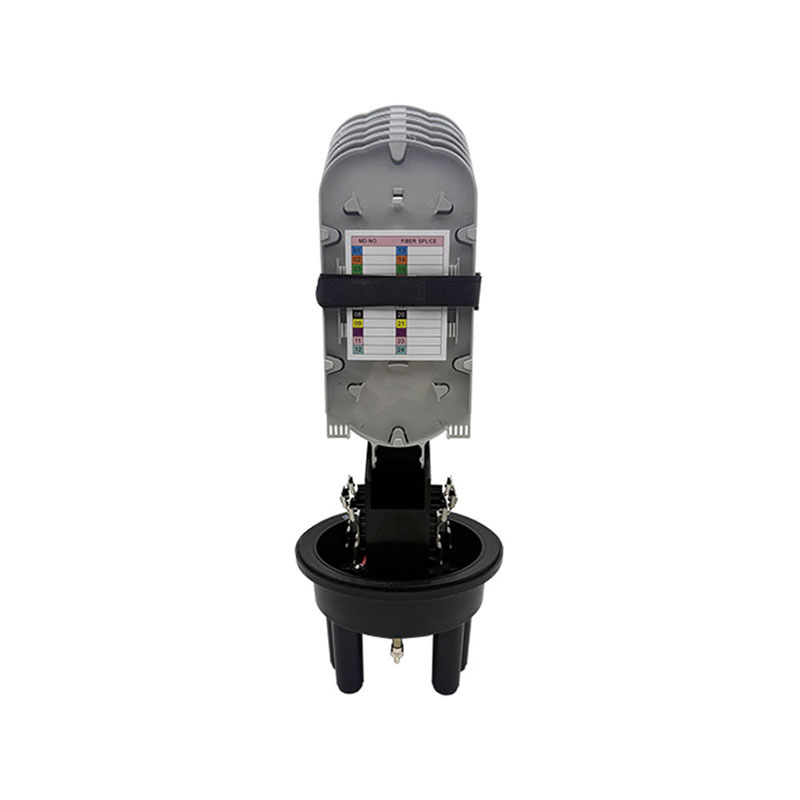

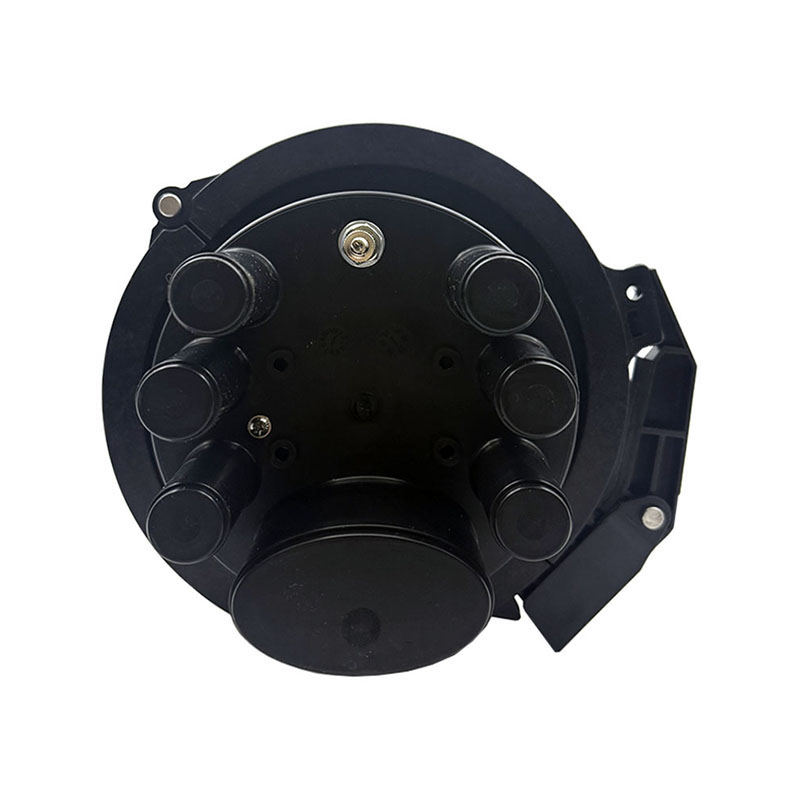

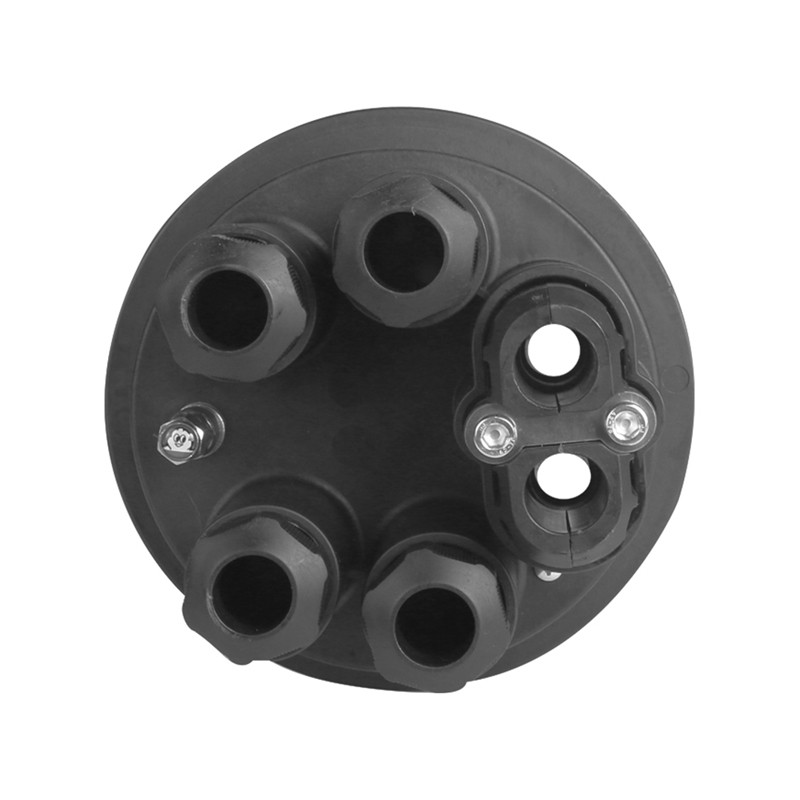

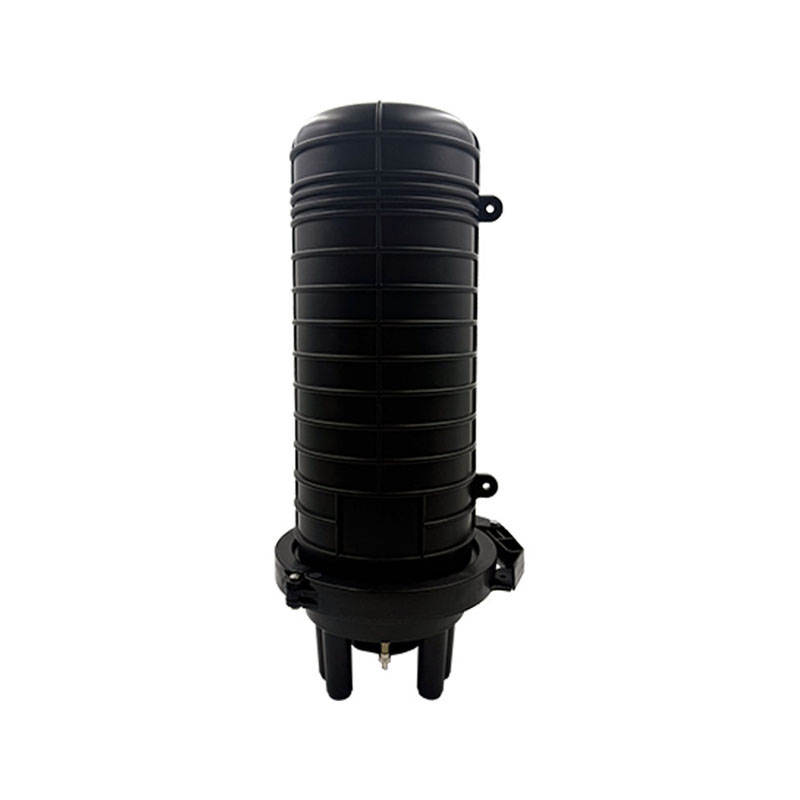

A caixa de emenda de fibra óptica WM-2001-D07 é uma caixa do tipo DOME, cuja principal função é proporcionar passagem, terminação e divisão durante a construção de redes de distribuição óptica (ODN), com nível de proteção IP68. A WM-2001-D07 possui 4 entradas mecânicas redondas para cabos e 1 entrada mecânica oval para cabos não cortados. A borracha moldada por cura proporciona um desempenho de vedação contra água e poeira. O mecanismo de vedação mecânica por extrusão com parafuso facilita a instalação em comparação com as caixas DOME termorretráteis. O WM-2001-D07 é adequado para montagem aérea, em poste, em parede, em duto, em poço de inspeção e instalação subterrânea.
Aplicação:
Pode ser instalado em locais aéreos, aplicações em dutos, enterrado diretamente e em poços de inspeção. Volume pequeno, mas grande capacidade.
Diagrama da estrutura:
Características:
- O excesso de fibras pode ser armazenado em cestos de armazenamento. Fácil gerenciamento das fibras.
- Vedação totalmente mecânica. Fácil instalação e reentrada. Não é necessária nenhuma outra fita adesiva de vedação.

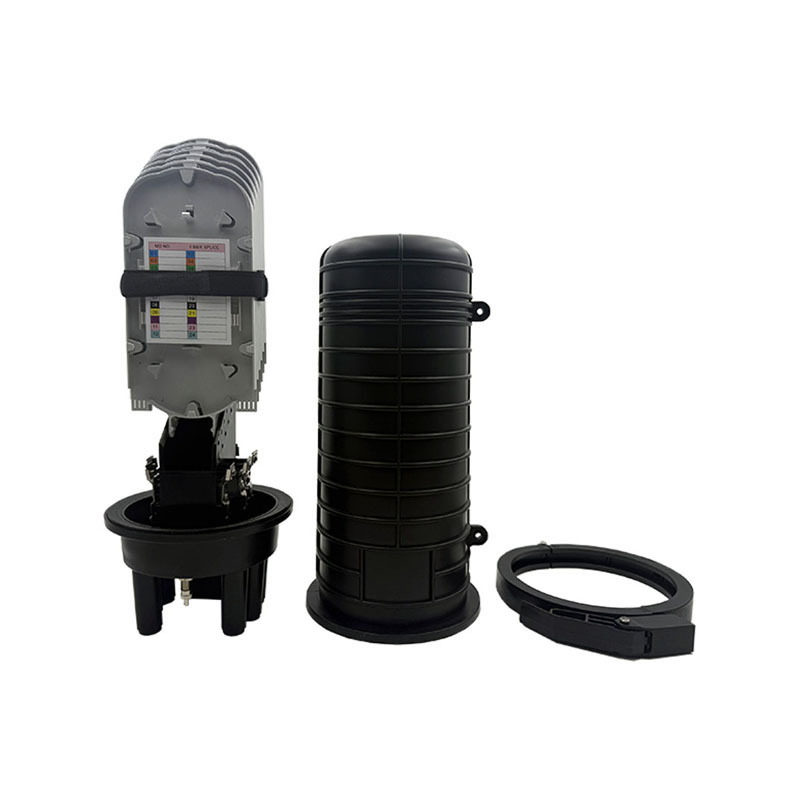

- Base e cúpula vedadas com sistema de braçadeira e O-ring. Portas de entrada de cabos vedadas com borracha.

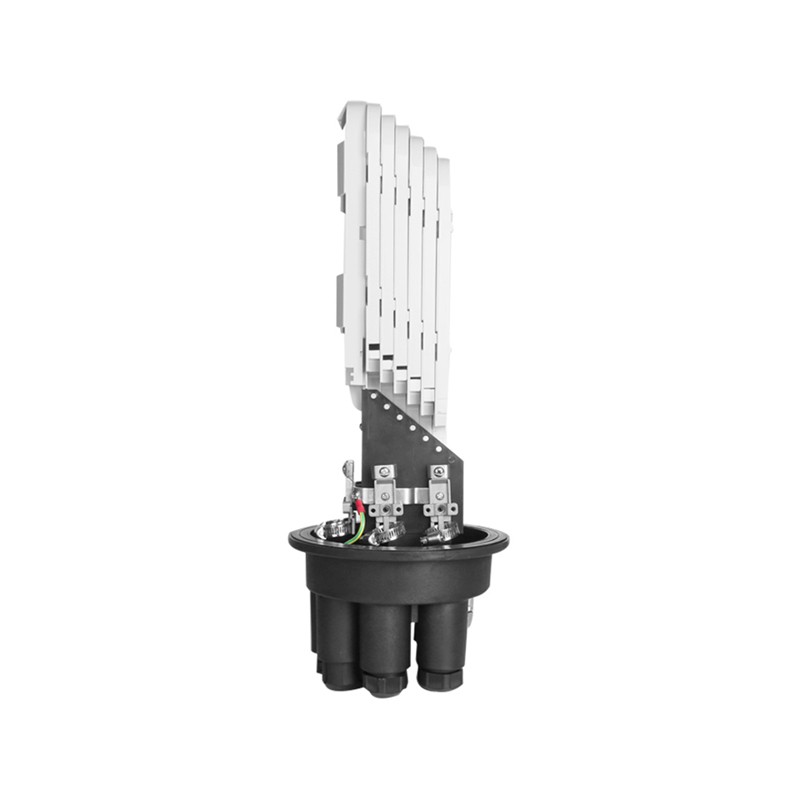

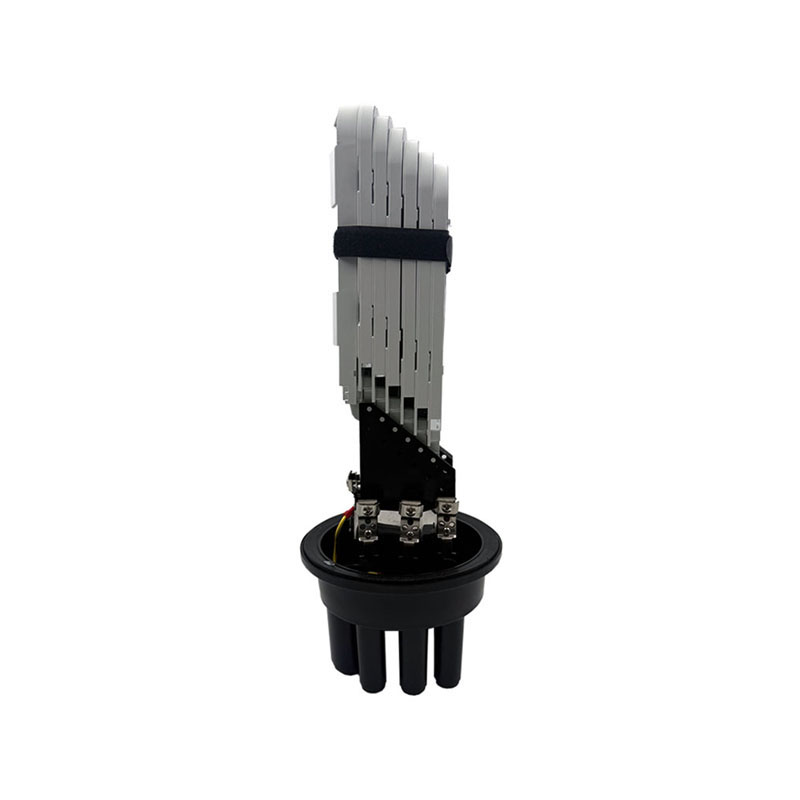

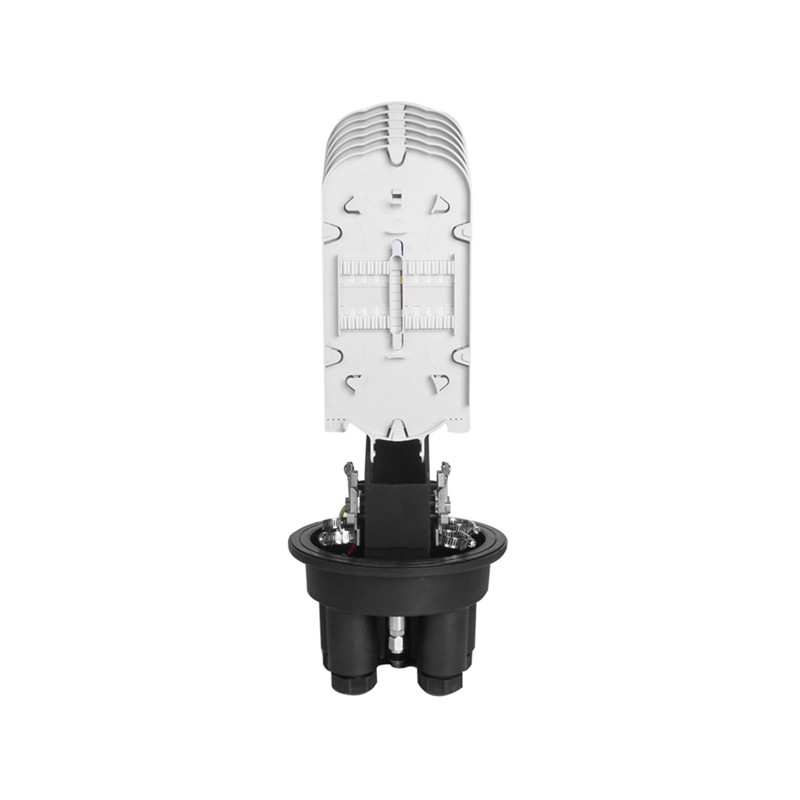

- As bandejas de emenda são articuladas para permitir o acesso a qualquer bandeja, sem interferir nas outras.
- As peças internas e de fixação são feitas de aço inoxidável

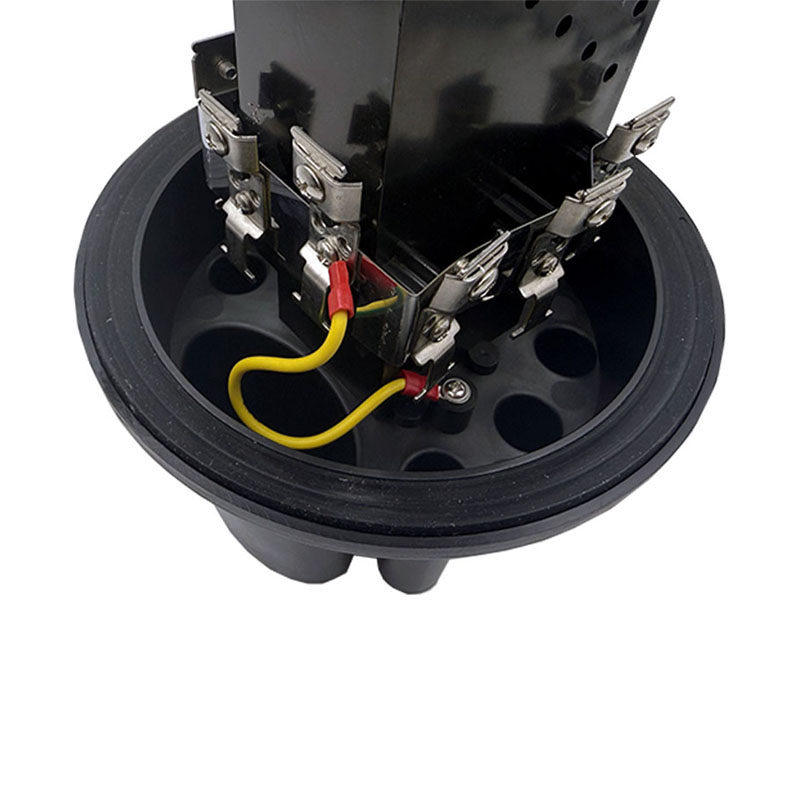

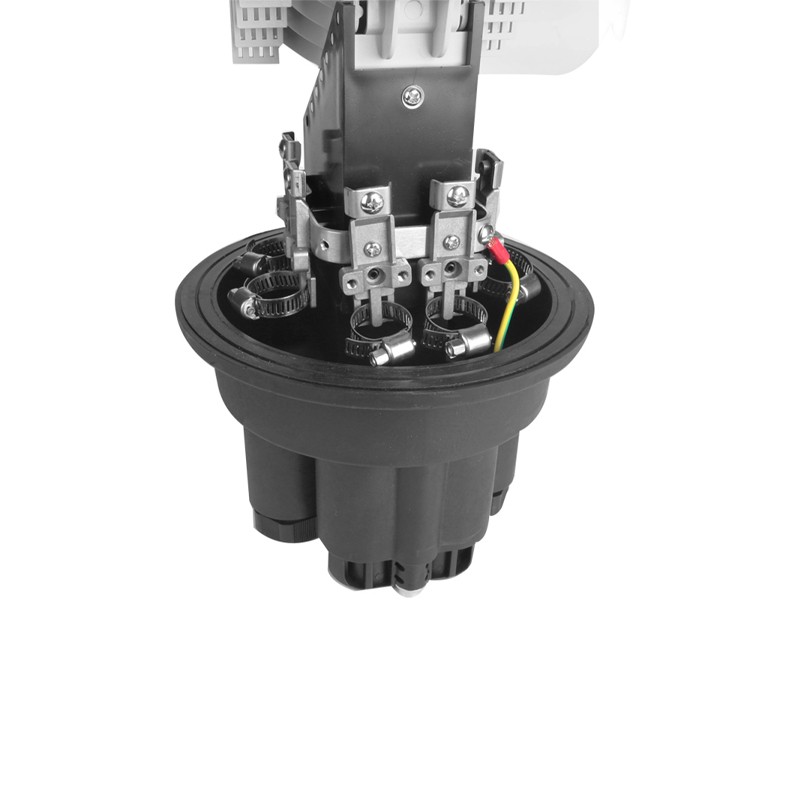

- Com um dispositivo de aterramento para proteção contra danos causados por raios
- Compatível com tipos de cabos (fibra única ou fita) e construções de cabos (tubo solto, núcleo central, núcleo com ranhuras, modular). O produto pode ser utilizado em qualquer ambiente (aéreo, enterrado, poço de inspeção, câmara de inspeção) e em diversas aplicações (derivação, expresso, ramificação e reparo)
Parâmetros técnicos:
- Temperatura de trabalho: -40 °C a +70 °C
- Pressão atmosférica: 70~150 kPa
- Tensão axial: >2000 N/1 min
- Resistência ao alongamento: 2500 N/10 cm² (1 min)
- Resistência de isolamento: >2*10⁴ MΩ
- Resistência à tensão: 15 kV/1 min, sem arco elétrico ou ruptura
- Pressão na água: 50 m/72 horas
- Bandeja de emenda com raio de curvatura óptico: 30 mm. Baixa perda óptica
