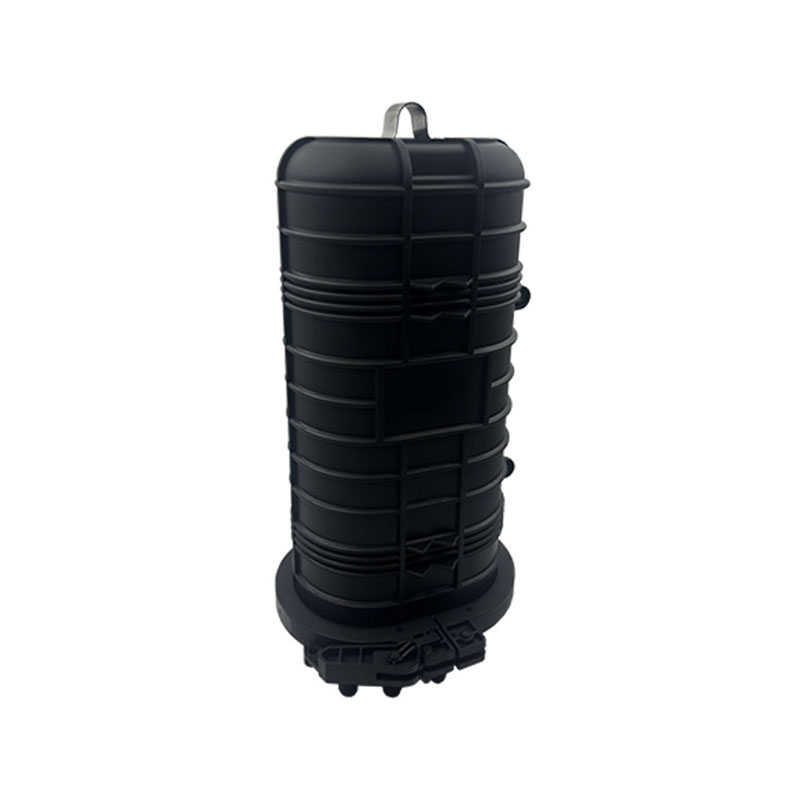

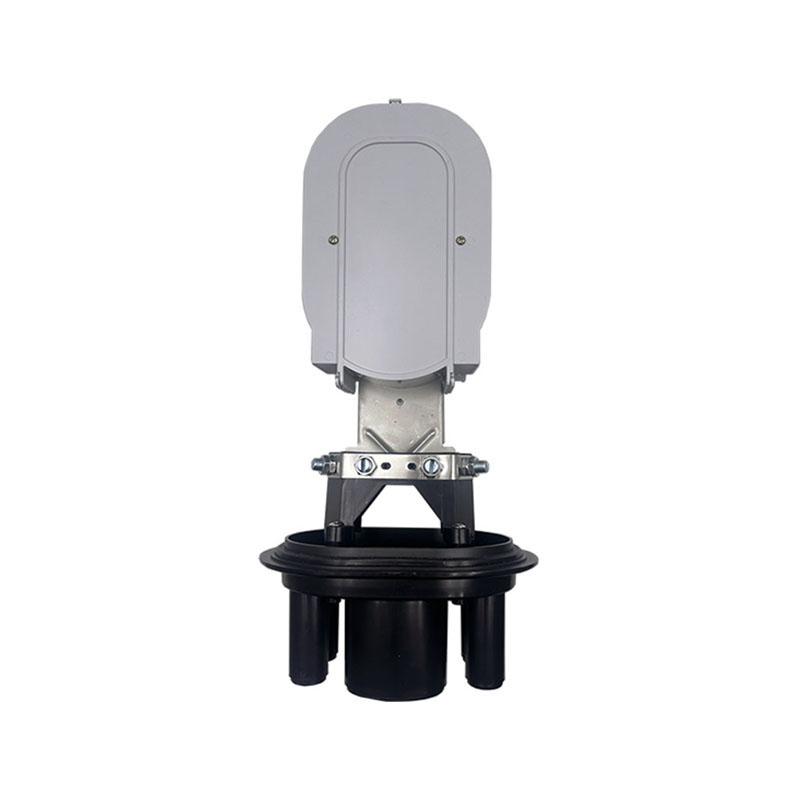

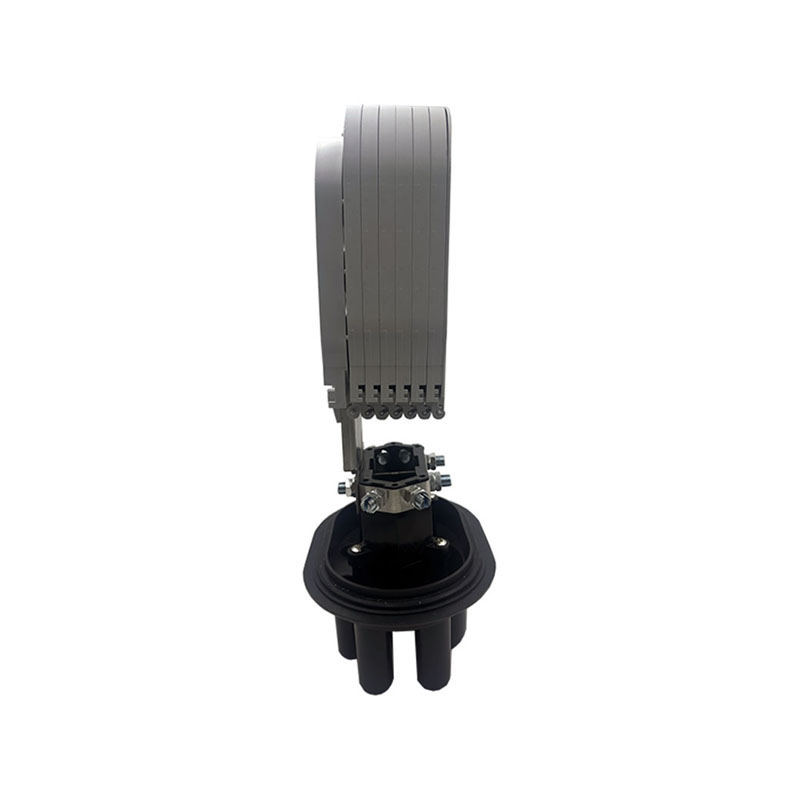

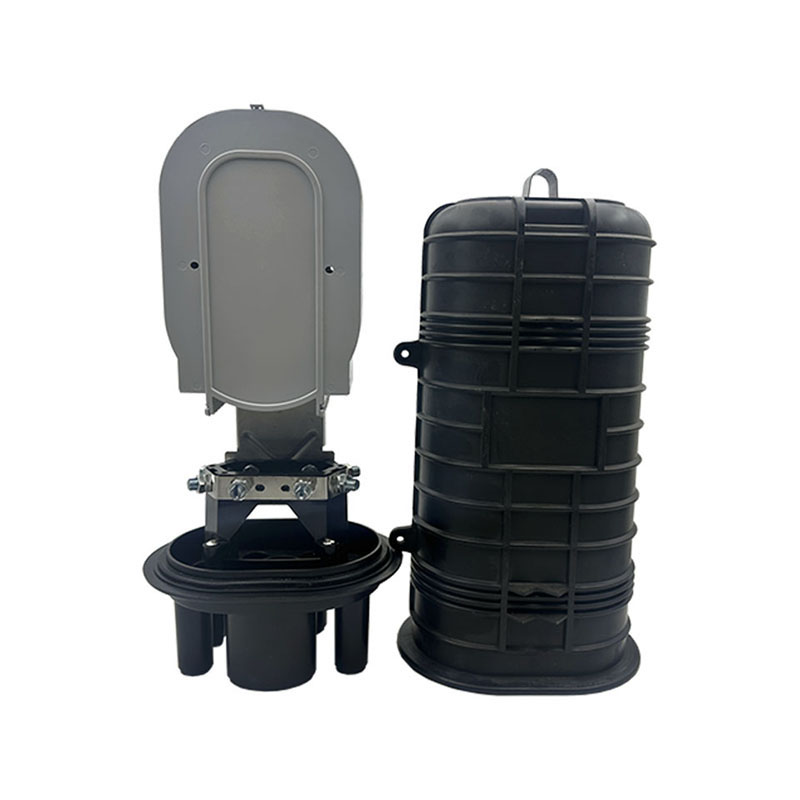

Fechamento de emenda de fibra óptica WM-2001-D10

Dados técnicos

1. Em conformidade com os diversos dados técnicos da norma YD/T814.1-2013

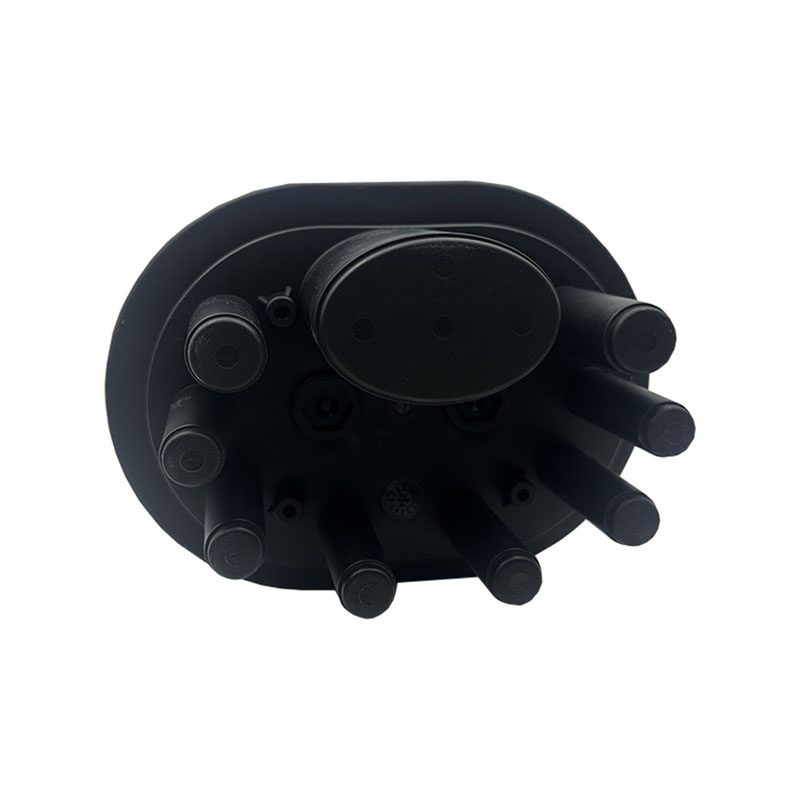

2. Portas para cabos: 10
3. Diâmetro do cabo: φ7-φ20

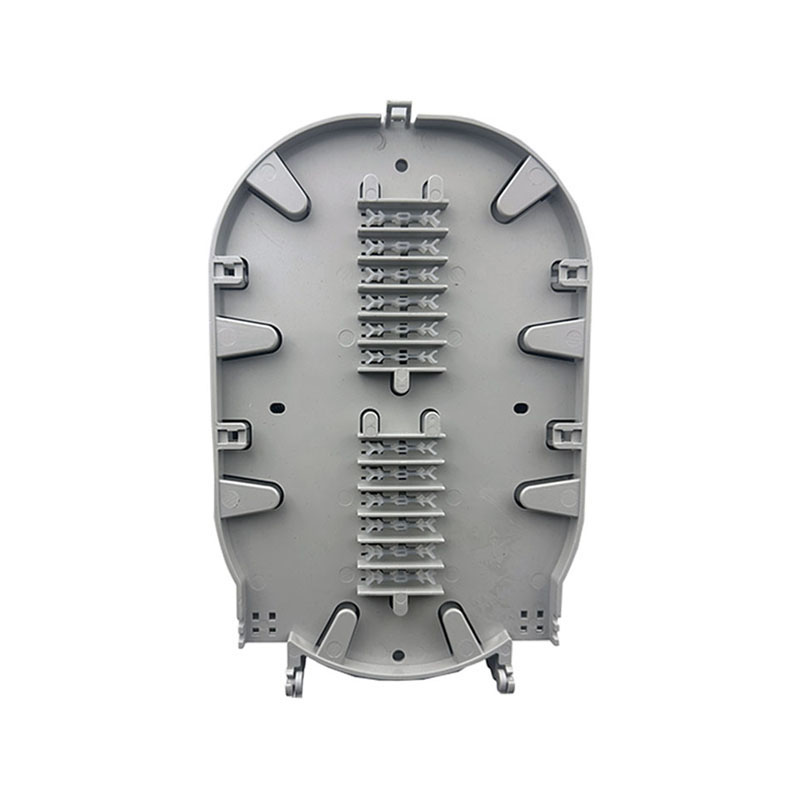

4. Capacidade máxima: 288  bandeja única = 48 fibras
5. Método de vedação: borracha de silicone
6. Dimensões: 470 × 230 mm
7. Peso: 2,5 kg
8. Vida útil: 25 anos
9. Temperatura ambiente: -40 ℃ — +60 ℃; pressão atmosférica: 100 kPa/24 h
10. Desempenho de vedação: pressão de inflagem: 70-106 kPa
11. Tensão: 800 N/1 min
12. Deformação: 2000 N/100 min
13. Impacto: bola de aço de 1 m/1,6 kg/três vezes
14. Flexão: 150 N/±45 ℃/10 ciclos
15. Torção: 50 N·m/+90 °C/10 ciclos
16. Resistência de isolamento: 2 × 10⁴ MΩ/500 V
17. Resistência à compressão: 15 kV/1 min/10 mA
18. IP68

Características e vantagens

Adequado para conexões diretas, divergentes e de ligação em redes passivas de comunicação óptica FTTH e FTTB de todos os tipos.

Caixa de emenda de fibra óptica horizontal de núcleo pequeno. Utiliza material plástico sintético PP de alta resistência.

Espessura da carcaça ≥4 mm. Isolamento aprimorado e resistência ao calor. Resistência à corrosão, resistência ao envelhecimento, resistência ao fogo e longa vida útil.

Vedação termorretrátil e vedação adesiva.

Reutilização repetida, capacidade de expansão, conveniente para construção e instalação, boa vedação.

Método de instalação.

Enterramento direto: após o enchimento, pode ser enterrado diretamente. Montagem na parede: com gancho de suspensão, pode ser fixado no conduíte. Suporte aéreo: com gancho de suspensão, pode ser pendurado no fio de aço.

Acessórios básicos

1. Braçadeira de cabo
2. Tubo termorretrátil
3. Tubo de PVC
4. Tubo de proteção termorretrátil
5. Papel prateado
6. Papel com álcool
