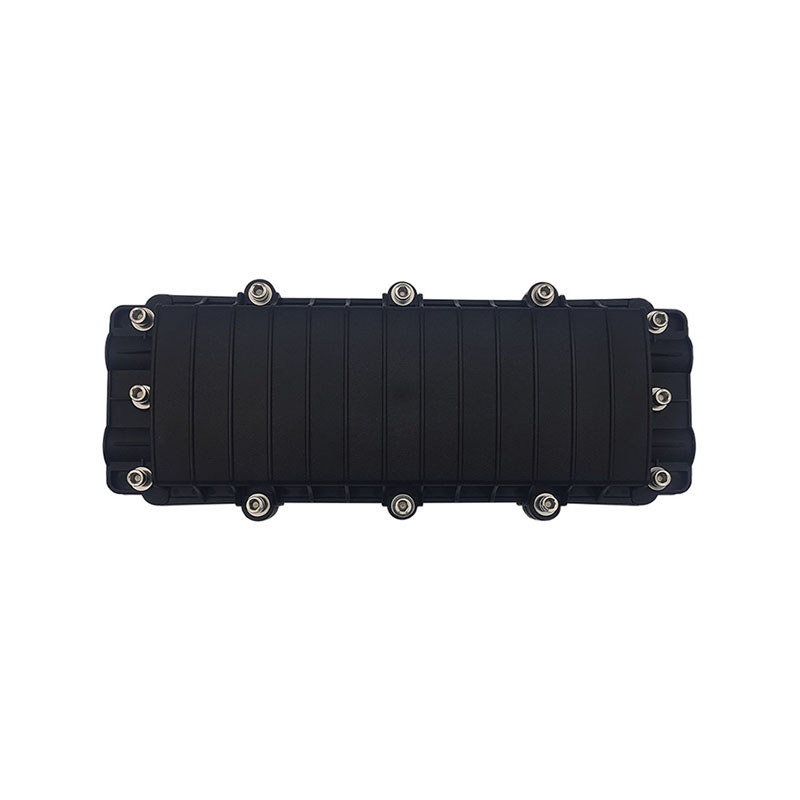

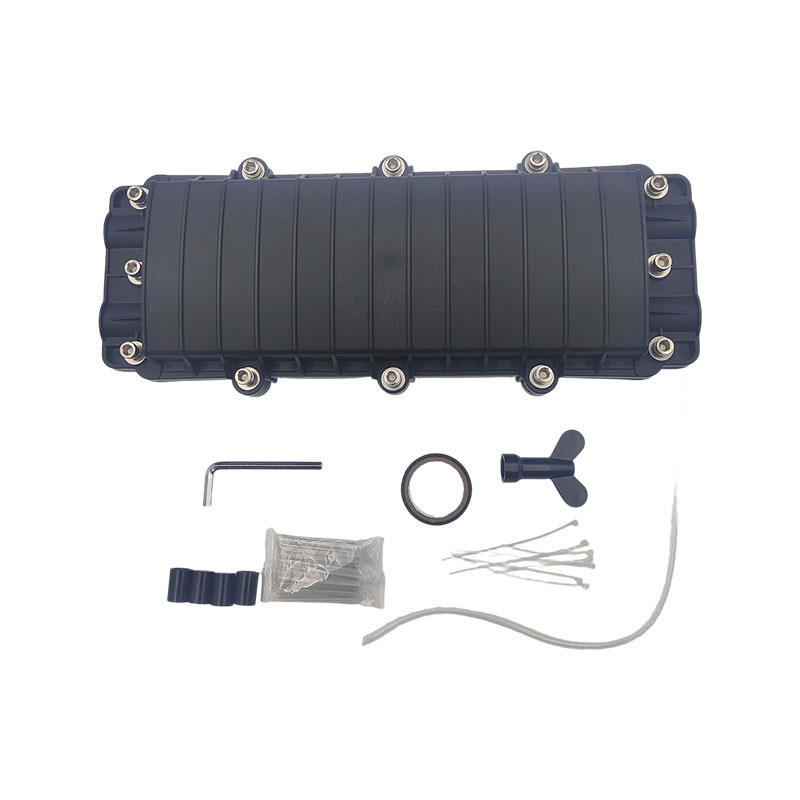

O modelo WM-2001-H09 pode ser utilizado para conectar e ramificar fibras em aplicações aéreas. O corpo da caixa é fabricado em plástico de engenharia de alta resistência e moldado por injeção sob alta pressão. Incorpora material resistente à corrosão e aos raios, com proteção UV, garantindo longa vida útil. Bandeja de emenda com raio de curvatura da fibra óptica ≥ 40 mm. Baixa perda óptica.
Aplicação:
Pode ser instalado em locais aéreos, aplicações em dutos, enterrado diretamente e em bueiros. Volume pequeno, mas grande capacidade.
Diagrama da estrutura:
Características:
- As fibras excedentes podem ser armazenadas em cestas de armazenamento. Fácil gerenciamento das fibras.
- Vedação totalmente mecânica. Fácil instalação e reentrada. Não é necessária nenhuma outra fita adesiva de vedação.

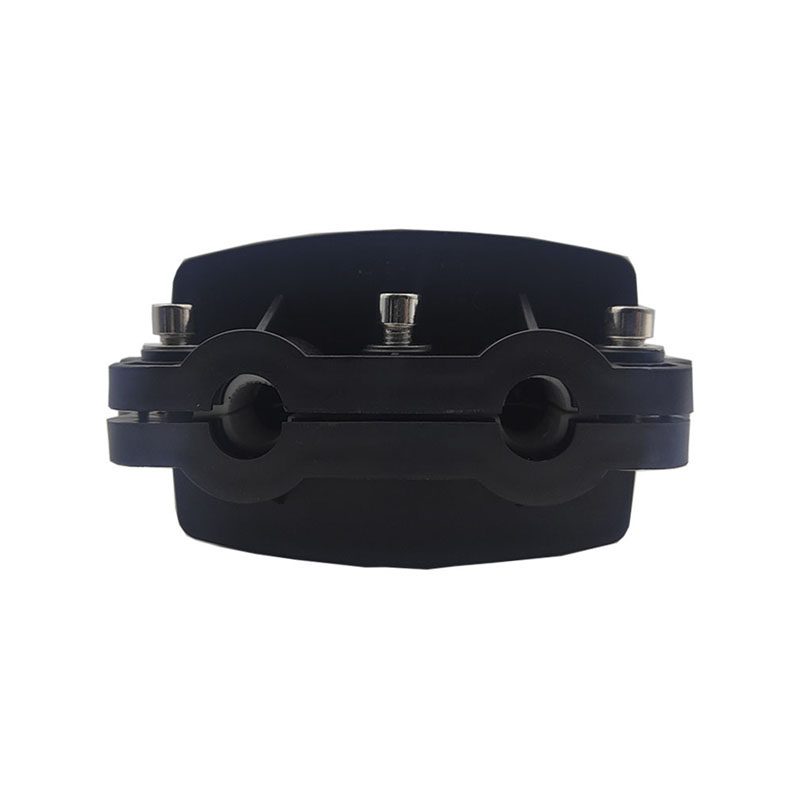

- Base e cúpula vedadas com sistema de braçadeira e O-ring. Portas de entrada de cabos vedadas com borracha.

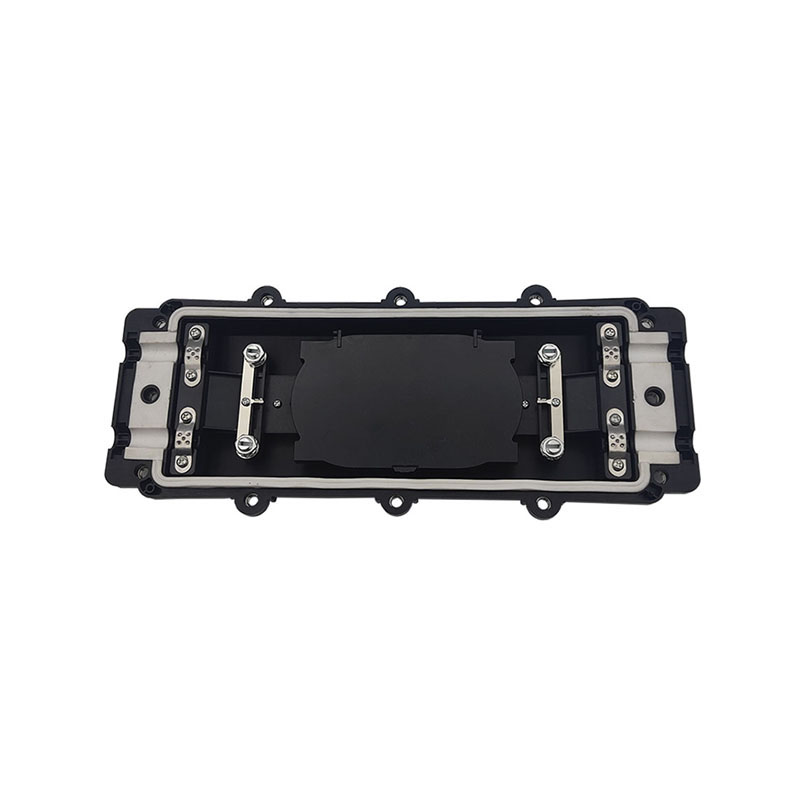

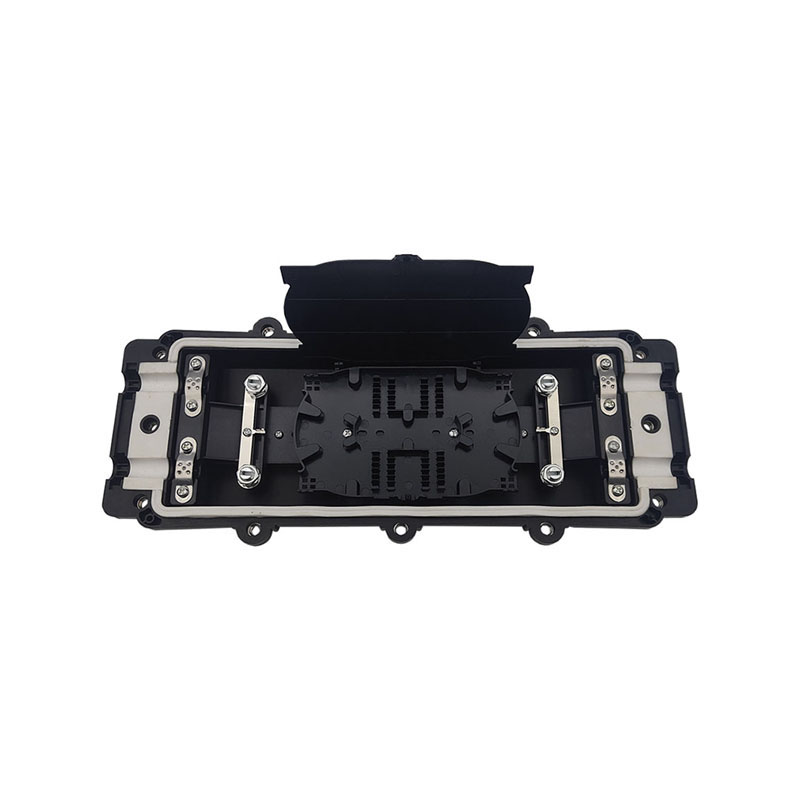

- As bandejas de emenda são articuladas para permitir o acesso a qualquer bandeja, sem interferir nas demais.
- As peças internas e de fixação são feitas de aço inoxidável
- Com um dispositivo de aterramento para proteção contra danos causados por raios
- Compatível com tipos de cabos (fibra única ou fita) e construções de cabos (tubo solto, núcleo central, núcleo com ranhuras, modular). O produto pode ser utilizado em qualquer ambiente (aéreo, enterrado, poço de inspeção, câmara de inspeção) e em diversas aplicações (derivação, expresso, ramificação e reparo)
Parâmetros técnicos:
- Temperatura de operação: -40 °C a +70 °C
- Pressão atmosférica: 70~150 kPa
- Tensão axial: >2000 N/1 min
- Resistência ao alongamento: 2500 N/10 cm² (1 min)
- Resistência de isolamento: >2 × 10⁴ MΩ
- Resistência à tensão: 15 kV/1 min, sem arco elétrico ou ruptura
- Pressão na água: 50 m/72 horas
- Bandeja de emenda com raio de curvatura óptico: 30 mm. Baixa perda óptica
