Introdução

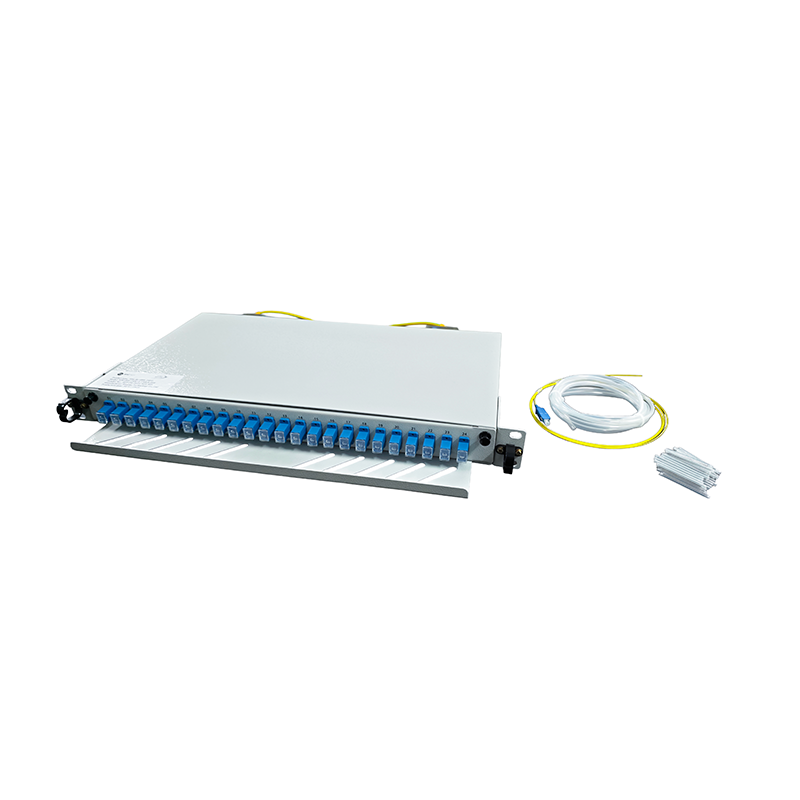

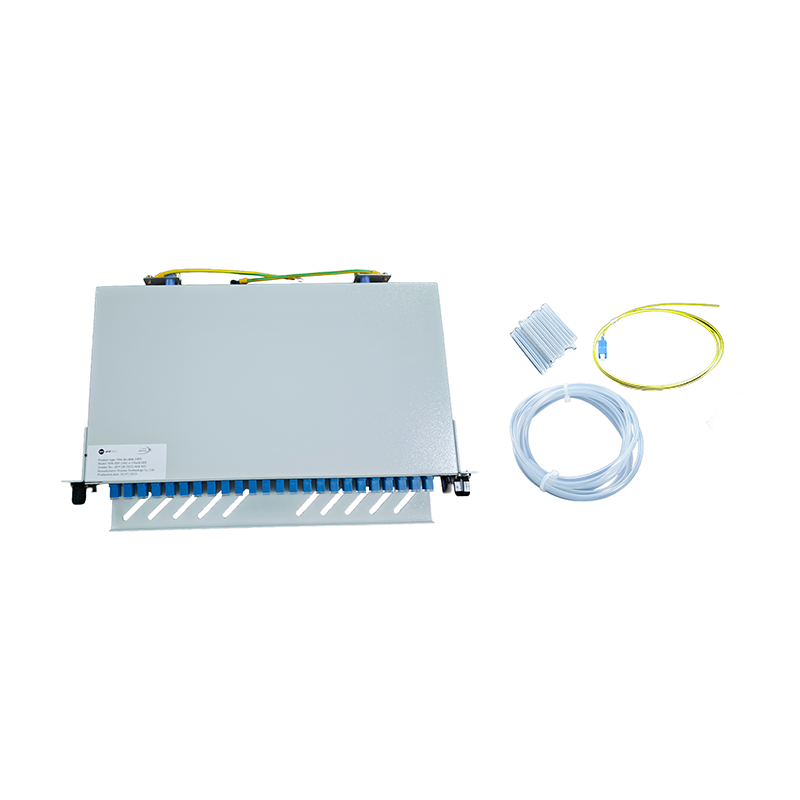

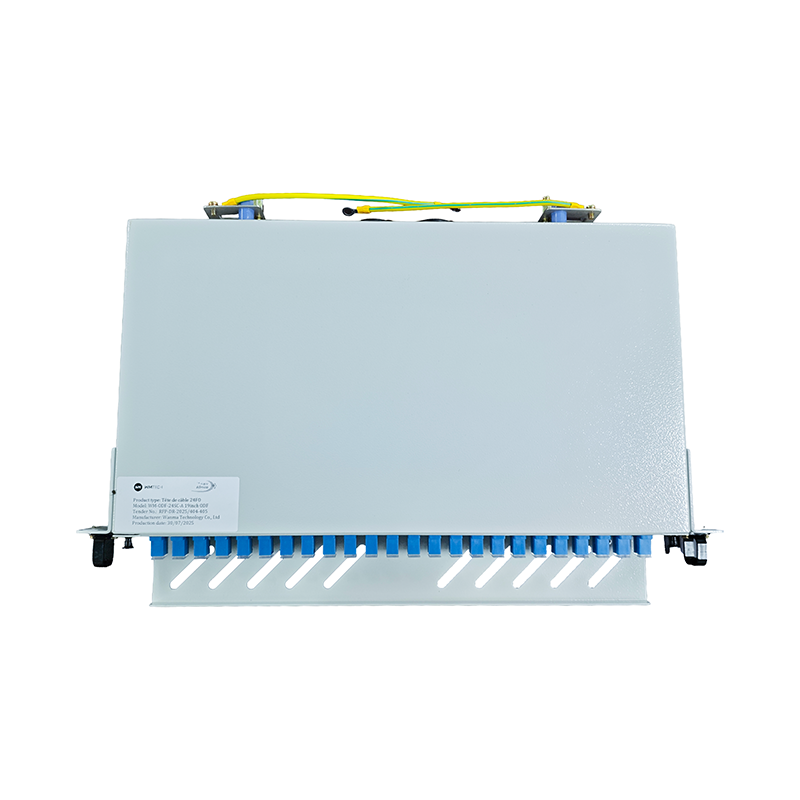

O ODF padrão WM-ODF-24SC é uma unidade de gerenciamento de fibra óptica de alta densidade e alta capacidade que integra a emenda e a distribuição de fibras ópticas. A unidade ODF tem capacidade para 24 núcleos e altura de 1U. Pode ser instalada em um rack ou gabinete padrão de 19 polegadas, de acordo com as necessidades do usuário. A unidade ODF possui função de fixação de cabos, função de proteção de fibra, função de emenda de fibra, função de ajuste de fios e proteção do núcleo da fibra e do pigtail. O dispositivo é flexível na configuração, fácil de instalar e usar, fácil de manter e fácil de gerenciar.
Características

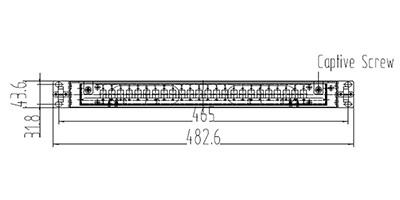

- Tamanho de construção padrão de 19 polegadas, podendo ser facilmente encaixado no gabinete do quadro de distribuição.
- O painel adaptador e o ODF são feitos de material metálico, com superfície pintada por pulverização, bonita e durável; a bandeja de emenda e o guia de cabos são feitos de material PP, que é leve, flexível e durável.

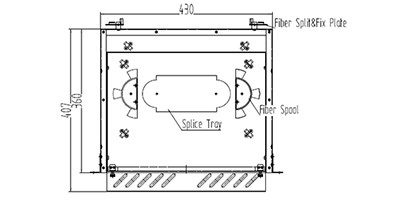

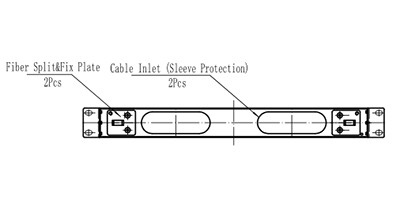

- Na parte traseira da unidade ODF, há um orifício de entrada de cabo e um dispositivo de divisão e fixação do cabo óptico; o cabo óptico é introduzido pela parte traseira, aberto, descascado e fixado, e emendado com o pigtail na bandeja de emenda, devendo ser terminado por dispositivos ou pelo usuário final, se aplicável.

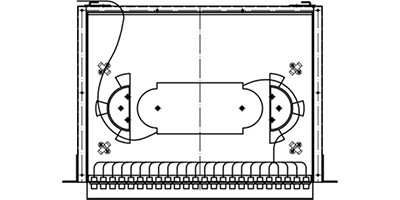

- A unidade ODF adota uma estrutura de gaveta, que pode ser extraída durante a emenda e recolocada após a conclusão da operação. Ao mesmo tempo, o dispositivo do tipo puxar possui um limitador para evitar a extração excessiva e danos à fibra óptica.
- Adaptador SC disponível.
- Aplicável a cabos tipo fita, em feixe e de núcleo único.
Condições de funcionamento
Temperatura de funcionamento: -25 °C a +40 °C
Temperatura ambiente: -40 °C a +60 °C
Temperatura de armazenamento: -25 °C a +55 °C
Umidade relativa: ≤85% (+30 °C)
Pressão atmosférica: 70 kPa a 106 kPa.
Parâmetros técnicos
- Comprimento de onda de trabalho padrão: 850 nm, 1310 nm, 1550 nm
- Perda de inserção: ≤0,3 dB
- Perda de retorno: PC ≥ 40 dB, UPC ≥ 50 dB, APC ≥ 60 dB
- Rigidez dielétrica: ≥ 3 kV (CC)/1 min, sem ruptura, sem arco elétrico.
- Resistência de isolamento: ≥ 1000 MΩ/500 V (CC)
- Vida útil de inserção: 500 vezes.
