Aparelhagem de manobra com isolamento a gás e metal ecologicamente correta

Visão geral do produto:

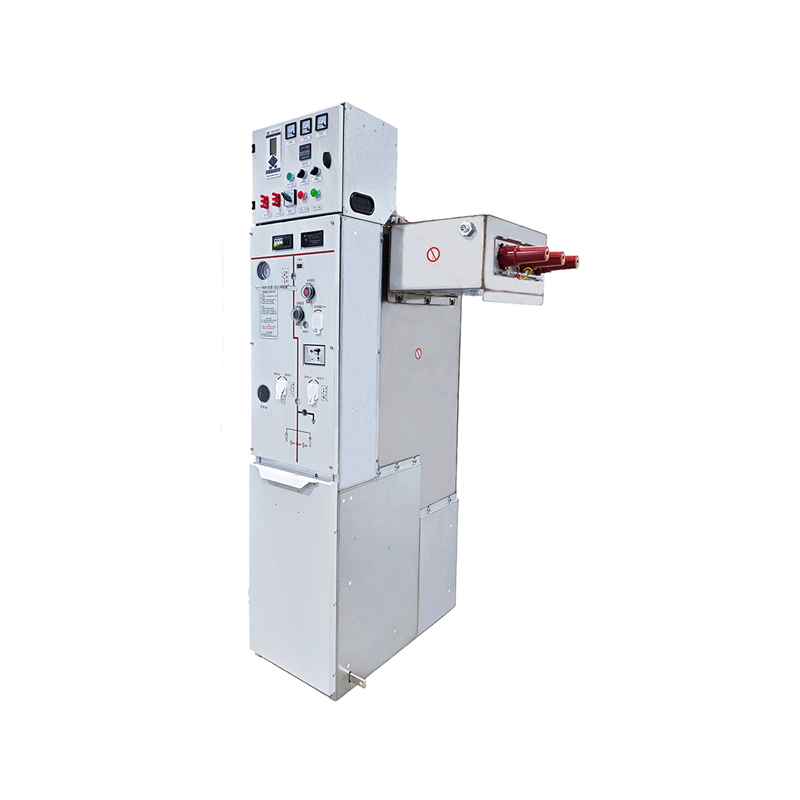

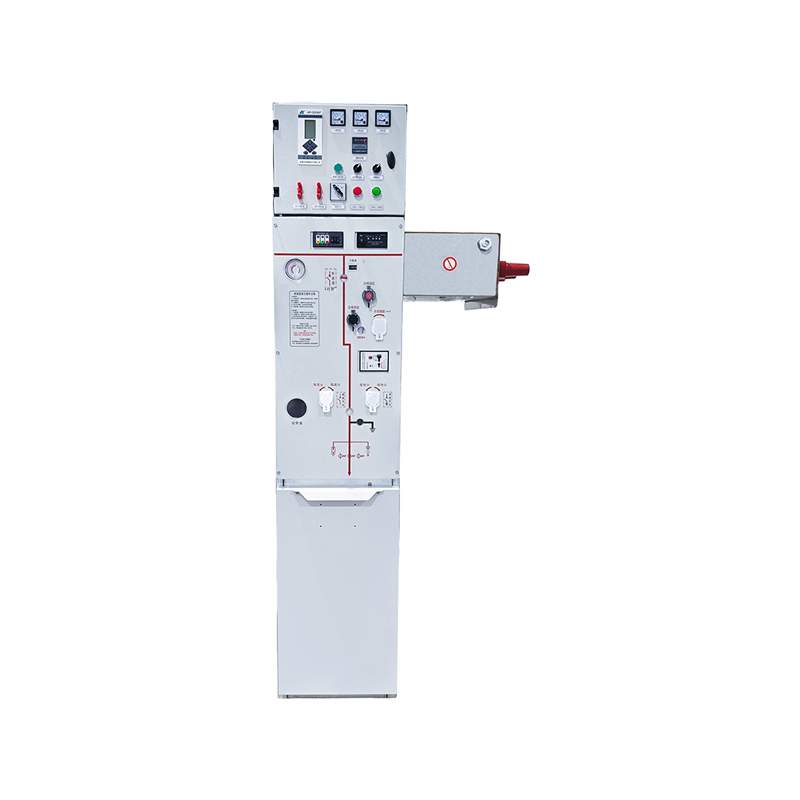

O quadro de distribuição com isolamento a gás e caixa metálica ecologicamente correto WMHXGN-12 é um quadro de distribuição com caixa metálica projetado e desenvolvido de forma independente pela {$config.cms_name}, seguindo princípios de design ecologicamente corretos. Ele utiliza isolamento a gás ecologicamente correto e tecnologia de extinção de arco a vácuo, oferecendo vantagens como estrutura simples, tamanho reduzido, baixo custo, operação sem manutenção e fornecimento de energia seguro e confiável. É amplamente utilizado em pequenas subestações de distribuição e subestações pré-montadas em áreas residenciais urbanas, arranha-céus, fábricas, aeroportos, ferrovias e edifícios públicos.

Ambiente de operação:

Temperatura ambiente: Temperatura máxima 40 ℃, temperatura mínima -25 ℃, variação diária de temperatura 25 K

Altitude: ≤1000 m

Intensidade da radiação solar: 0,1 W/cm²

Nível de poluição: d

Umidade: Umidade relativa média diária ≤95%

Resistência a terremotos (aceleração horizontal): 2 m/s²

Para ambientes operacionais especiais diferentes das condições acima, como alta altitude, baixa temperatura ou poluição severa, o usuário deve consultar o fabricante ao fazer o pedido.

Características técnicas:

1. O quadro de comando com invólucro metálico isolado a gás e ecologicamente correto WMHXGN-12 utiliza gás ecologicamente correto (ar seco) para substituir o tradicional SF6 como meio isolante. O vazamento de gás não é poluente, e não é necessária nenhuma recuperação ou tratamento adicional de gás durante todo o ciclo de vida do equipamento, reduzindo significativamente o impacto ambiental. O equipamento é fabricado com materiais não tóxicos e inofensivos, e os materiais podem ser reciclados após o descomissionamento, reduzindo ainda mais o impacto ambiental.
2. O circuito principal primário é selado em uma caixa de gás de aço inoxidável S304 com 3 mm de espessura, com nível de proteção IP67 e taxa de vazamento anual ≤0,01%. O interruptor principal utiliza um interruptor a vácuo estável e confiável como componente central para as operações de abertura e fechamento do disjuntor e do interruptor de carga. Apresenta uma pequena distância entre os contatos, tempo de arco curto e desgaste mínimo dos contatos ao interromper correntes de falha. A transmissão mecânica leve não apenas melhora a vida útil mecânica do interruptor, mas o interruptor a vácuo no circuito de aterramento também permite múltiplas operações de aterramento, atendendo aos requisitos de operação frequente da rede elétrica. 1.  O uso de um interruptor de isolamento/aterramento de três posições como ponto de desconexão visível permite a observação clara das posições aberta e fechada do interruptor de isolamento/aterramento, facilitando a confirmação intuitiva do status do equipamento pela equipe de manutenção; a dupla proteção com intertravamentos mecânicos e elétricos garante uma operação estável e confiável do produto; uma válvula à prova de explosão e um canal de alívio de pressão estão configurados na parte inferior do tanque de gás, permitindo um rápido alívio de pressão quando a pressão interna aumenta de forma anormal, evitando danos ao pessoal e aos equipamentos circundantes devido à ruptura do tanque de gás.
3. Adotando um design modular, ele pode combinar várias unidades funcionais, como disjuntores, chaves de carga, transformadores de tensão (PTs) e barramentos, por meio de conectores de barramento. Ele também suporta métodos de expansão de barramento lateral ou superior, permitindo uma combinação flexível de soluções de acordo com as necessidades de distribuição de energia, adaptando-se aos requisitos de instalação em diferentes cenários, como áreas residenciais urbanas, aeroportos, túneis e áreas costeiras;
4. A estrutura do gabinete é compacta, com alguns gabinetes de produtos com apenas 375 mm de largura, e adota um layout com módulo de barramento superior, chave de isolamento e aterramento de três posições no meio e disjuntor na parte inferior, otimizando a utilização do espaço interno e reduzindo o volume. Seu design leve também facilita o transporte e a instalação no local; gabinetes individuais podem ser montados no local, evitando os inconvenientes de transporte e instalação causados por gabinetes combinados múltiplos.

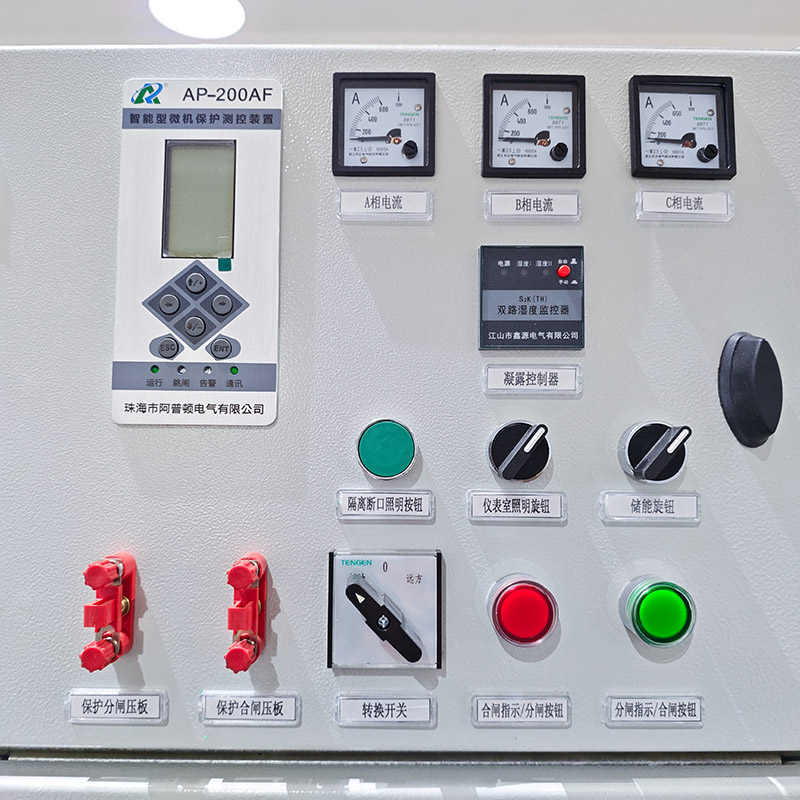

5. Interfaces inteligentes e posições de instalação de sensores são reservadas, permitindo a configuração de componentes de monitoramento de grandezas não elétricas, como temperatura, umidade e pressão atmosférica.  Combinado com uma unidade inteligente de medição e controle de proteção integrada a microcomputador, ele pode coletar dados operacionais do equipamento e informações de status em tempo real. Alguns produtos também podem ser equipados com vigilância por vídeo, medição de temperatura por infravermelho e outros equipamentos para monitorar dados-chave, como aumento da temperatura de contato e posição do interruptor. Por meio de uma interface universal de comunicação de dados, pode ser conectado ao sistema de automação da subestação para realizar funções de controle remoto, medição remota e sinalização remota, permitindo o monitoramento remoto do status operacional do equipamento, aviso de falhas e geração de relatórios de dados, atendendo aos requisitos da State Grid para operação e manutenção autônomas de subestações de distribuição, reduzindo significativamente os custos de operação e manutenção manuais.
