Aparelhagem de manobra retrátil revestida de metal AC para ambientes internos

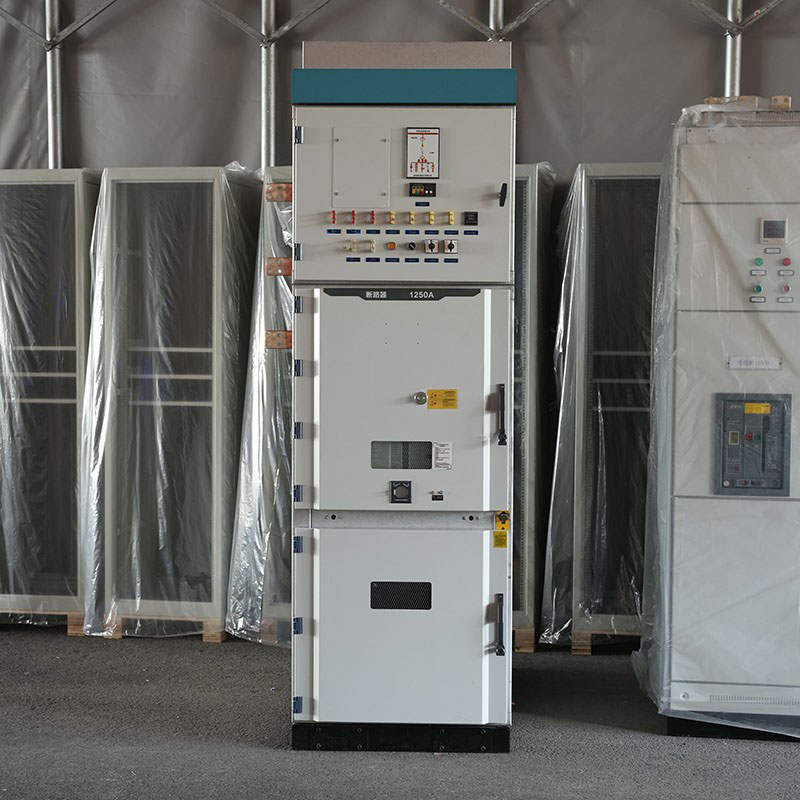

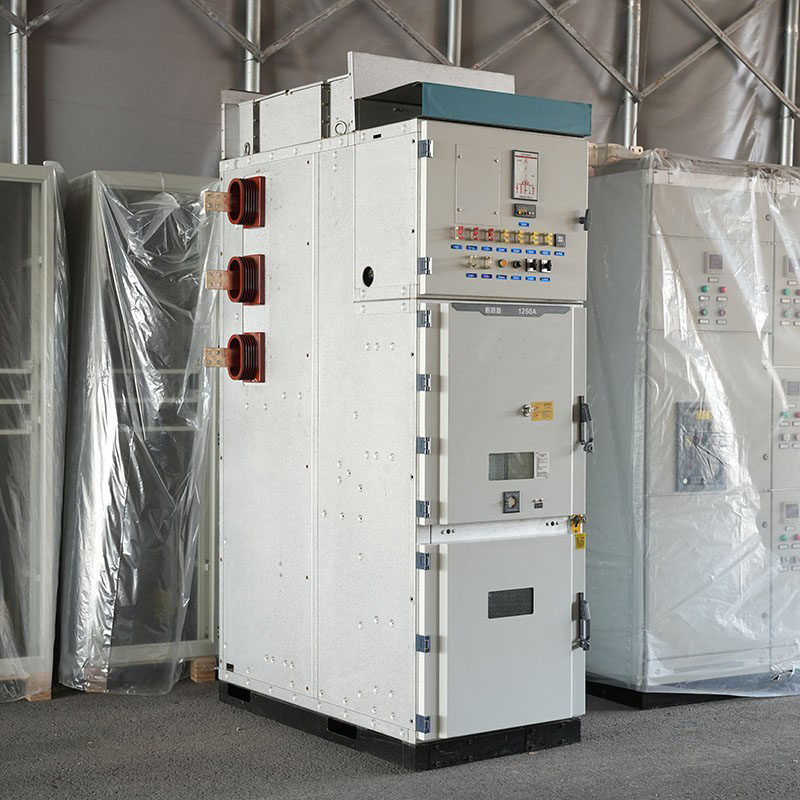

Visão geral do produto

O quadro de distribuição retrátil com revestimento metálico para uso interno é um componente essencial em sistemas de distribuição de energia de média tensão.  Ele possui inúmeras características, como segurança, confiabilidade e facilidade de manutenção, permitindo a recepção segura, a distribuição precisa, o controle flexível e a proteção confiável da energia elétrica de alta tensão. É amplamente utilizado em sistemas de distribuição de energia de média tensão em usinas de energia, subestações, empresas de manufatura, edifícios civis, instalações municipais, hotéis, plataformas de perfuração de petróleo offshore e usinas nucleares.

Ambiente de operação:

(1) Temperatura do ar ambiente: não superior a +40 ℃, não inferior a -25 ℃, diferença de temperatura diária de 25 K

(2) Uso interno, altitude ≤ 1000 m

(3) Umidade relativa média diária ≤ 95%, umidade relativa média mensal ≤ 90%

(4) Aceleração horizontal do solo ≤ 2 m/s²

Para ambientes operacionais especiais diferentes das condições acima, como alta altitude, baixa temperatura ou poluição severa, o usuário deve consultar o fabricante no momento do pedido.

Características técnicas:

1. A estrutura principal é composta principalmente por chapas finas de aço revestidas com alumínio-zinco, processadas por máquinas-ferramentas CNC e moldadas por meio de múltiplos processos de dobra, sendo então montadas com rebites ou parafusos de alta resistência. Os painéis laterais utilizam um processo de dobra dupla interna, resultando em uma superfície lisa sem folgas de emenda. Não há parafusos salientes ou orifícios de passagem nas laterais do gabinete, o que aumenta a resistência mecânica e à corrosão do gabinete e permite a remoção sem obstruções e a rápida substituição de uma única unidade após uma falha, reduzindo o tempo de restauração da energia.
2. O gabinete é dividido em quatro compartimentos independentes: compartimento do carrinho do disjuntor, compartimento do barramento, compartimento de cabos e compartimento de instrumentos de relé. O compartimento de cabos possui amplo espaço, permitindo que vários cabos unipolares sejam conectados em paralelo para cada fase, atendendo aos requisitos de conexão de múltiplos cabos; o compartimento de instrumentos é equipado com uma viga de componentes que pode girar 180 graus, eliminando a necessidade de desmontagem durante a fiação e a manutenção, melhorando significativamente a conveniência operacional. Cada compartimento possui também um canal de alívio de pressão independente, permitindo que o gás de alta pressão gerado por falhas de arco seja descarregado direcionalmente, evitando a explosão do gabinete.
3. Um sistema completo de intertravamento de “cinco prevenções” evita de forma abrangente o risco de operação incorreta. Por exemplo, após o disjuntor ser fechado, o carrinho não pode ser movido, impedindo que ele seja empurrado ou puxado sob carga; o interruptor de aterramento só pode ser fechado quando o carrinho estiver na posição de teste ou desconectada, evitando o fechamento do interruptor de aterramento enquanto energizado; quando o interruptor de aterramento está aberto, a porta traseira inferior e a porta traseira do gabinete não podem ser abertas, impedindo a entrada acidental em compartimentos energizados. Alguns modelos também podem ser equipados com travas eletromagnéticas para aumentar ainda mais a confiabilidade do intertravamento.
4. Vários detalhes de design de proteção: As persianas adotam trilhos-guia de liga de alumínio com ranhura deslizante ou mecanismos de persiana patenteados. As persianas abrem e fecham automaticamente em conjunto com o movimento do carrinho. Após a retirada do carrinho, as persianas se fecham para cobrir a caixa de contatos estáticos, impedindo que o pessoal toque em partes energizadas; o nível de proteção da carcaça do gabinete atinge IP4X, e o nível de proteção entre os compartimentos é IP2X, o que pode impedir efetivamente a entrada de poeira e objetos estranhos; aquecedores também podem ser instalados no compartimento do disjuntor e no compartimento de cabos para evitar condensação e corrosão do equipamento em ambientes de alta umidade.
5. O carrinho adota um design modular e pode ser dividido em vários tipos de acordo com sua finalidade, como carrinhos para disjuntores, carrinhos de medição e carrinhos de isolamento. Carrinhos com a mesma especificação são livremente intercambiáveis. O carrinho é avançado ou retraído girando uma porca e uma haste roscada, e pode ser facilmente removido do gabinete para manutenção com um carrinho de transferência dedicado. O carrinho possui três posições de posicionamento dentro do gabinete: trabalho, teste e desconectado, garantindo uma operação precisa e controlável.
6. O projeto reserva interfaces suficientes para atualizações inteligentes. O compartimento de instrumentos pode instalar terminais inteligentes de medição e controle, registradores de falhas e outros equipamentos secundários. O barramento de aterramento secundário que atravessa o compartimento de instrumentos é suspenso pela parte superior, proporcionando espaço para terminais e fiação secundária; alguns modelos suportam conexão com o sistema de automação de distribuição de energia para realizar funções de medição remota e sinalização remota. Ao mesmo tempo, o plugue secundário está intertravado com a posição do carrinho. Quando na posição de trabalho, o plugue secundário fica travado e não pode ser removido, garantindo a confiabilidade da ligação dos componentes inteligentes com o circuito principal, atendendo aos requisitos de operação e manutenção das salas de distribuição de energia não supervisionadas da State Grid.

Normas de implementação:

GB/T 3906 - 2020 Aparelhagem de comutação e controle em caixa metálica de 3,6 kV a 40,5 kV CA

GB/T 11022 - 2020 Requisitos técnicos comuns para aparelhagem de comutação e controle CA de alta tensão

GB/T 7354 - 2018 Técnicas de ensaio de alta tensão - Medição de descargas parciais

DL/T 404 - 2018 Aparelhagem de comutação e controle CA de 3,6 kV a 40,5 kV em caixa metálica

DL/T 593 - 2016 Requisitos técnicos comuns para aparelhagem de comutação e controle de alta tensão

DL/T 402 - 2016 Disjuntores CA de alta tensão

GB/T 3804 - 2017 Interruptores de carga CA de alta tensão de 3,6 kV a 40,5 kV

GB/T 191 - 2008 Marcação pictórica para embalagem e armazenamento

IEC 298 Tensão nominal acima de 1 kV e até 50 kV e os seguintes equipamentos de comutação e controle CA em caixa metálica
