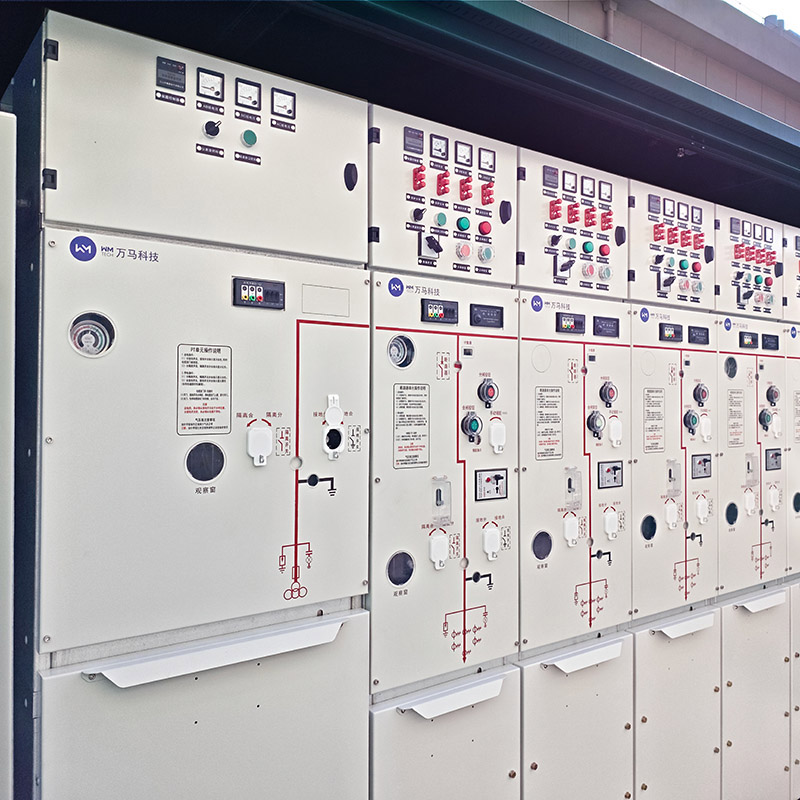

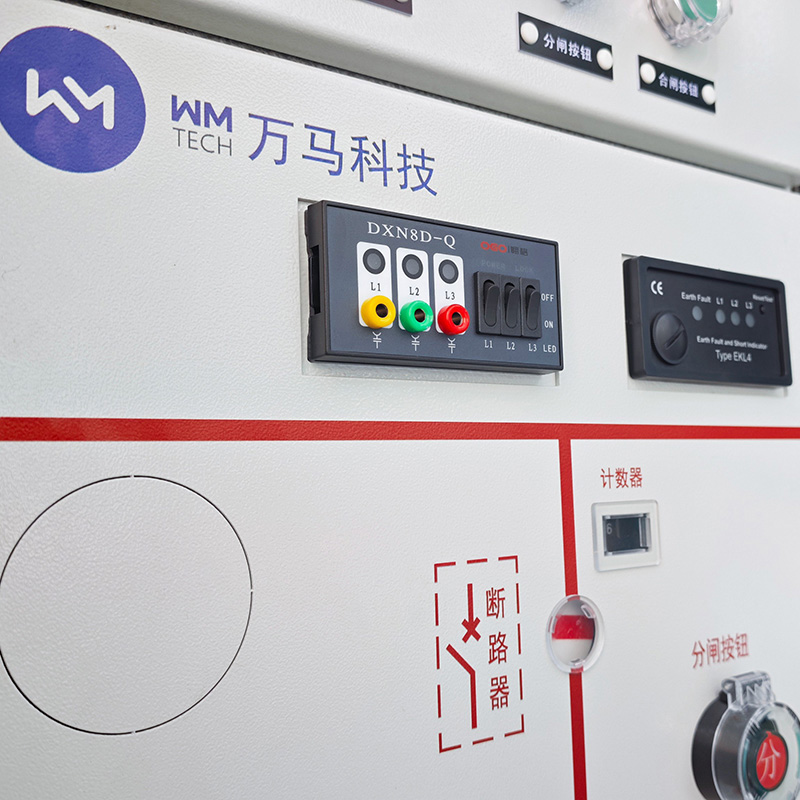

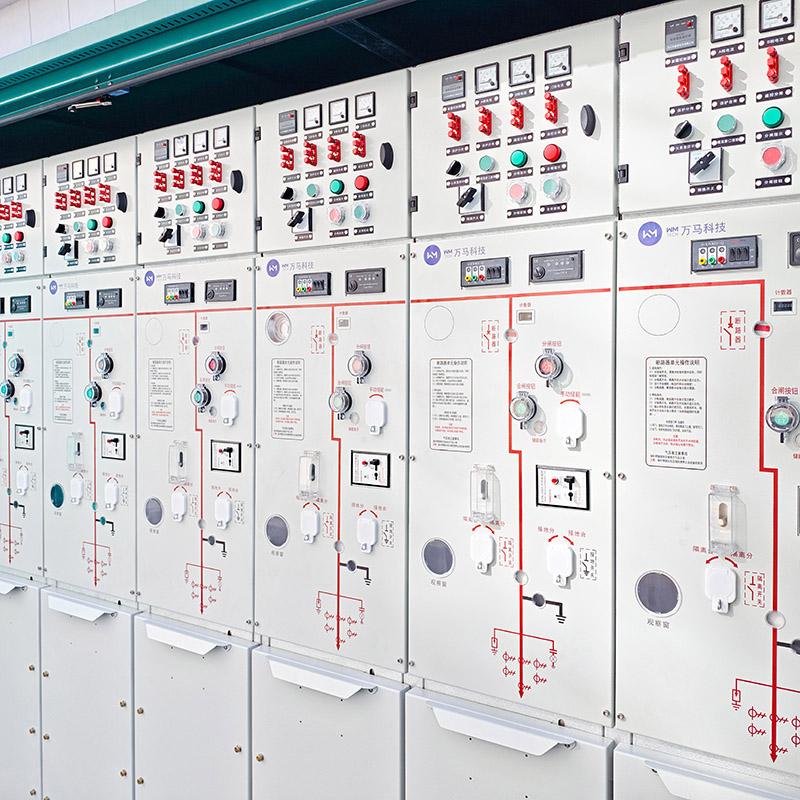

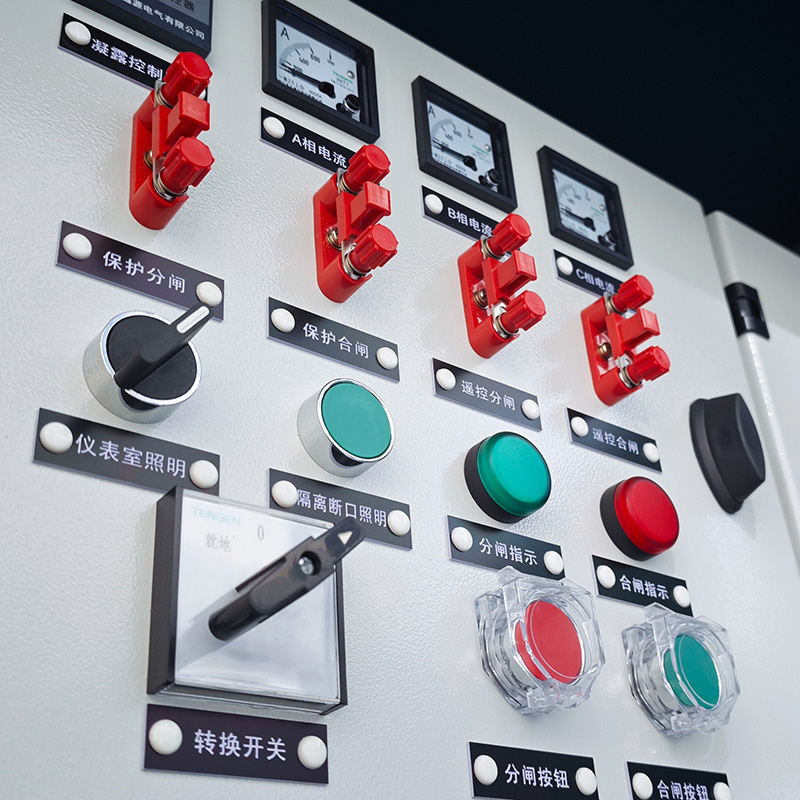

Unidade principal de anel fechado pré-fabricado para exterior

Visão geral do produto:

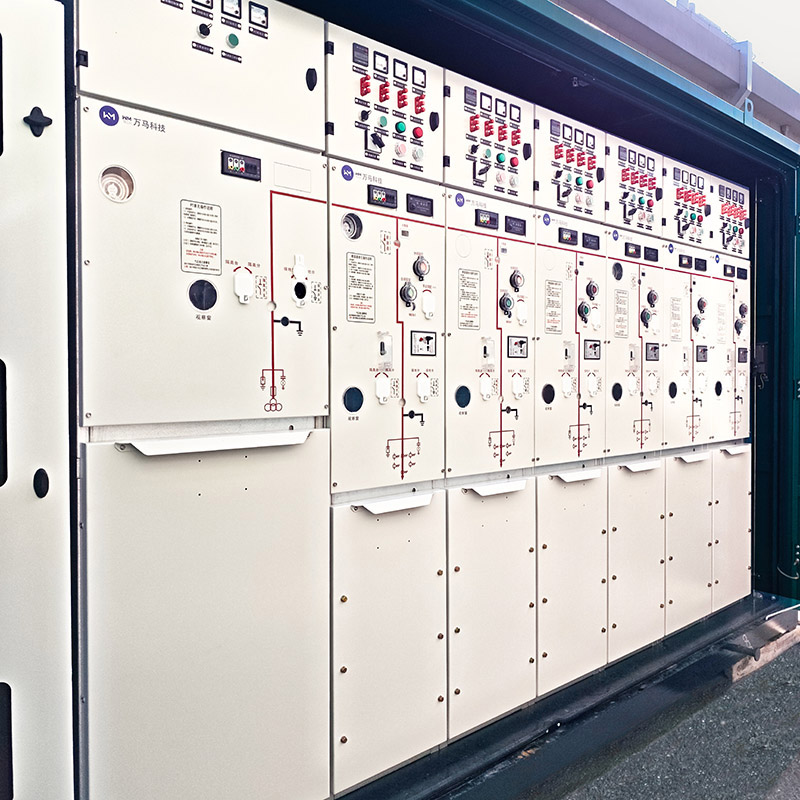

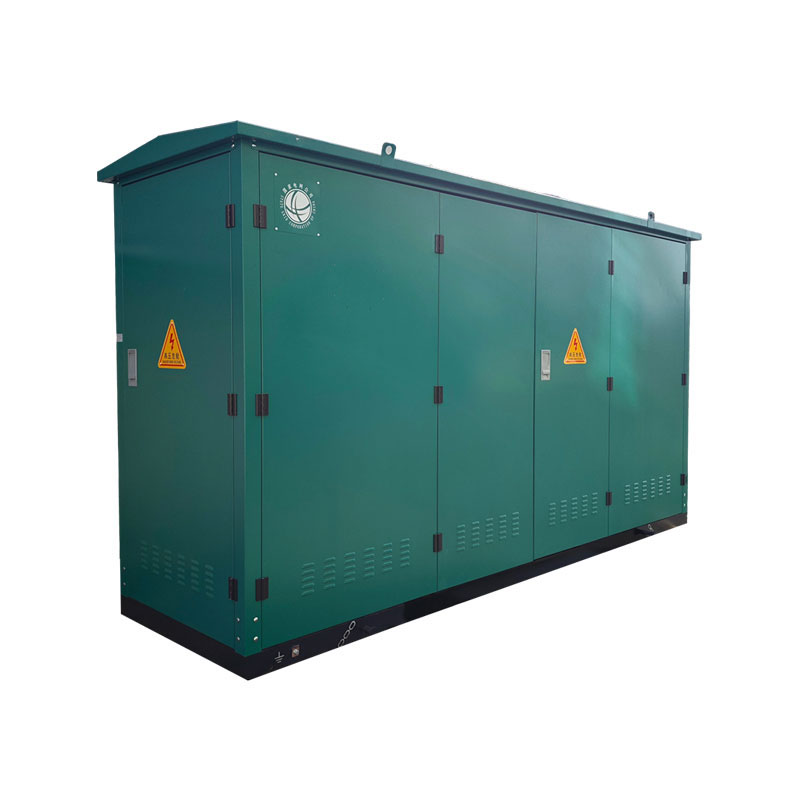

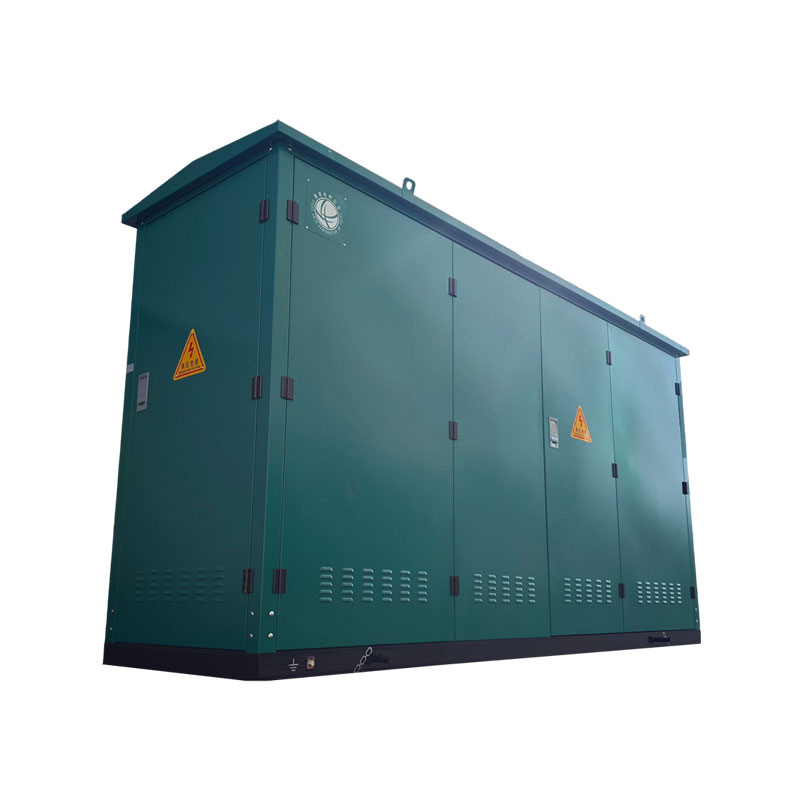

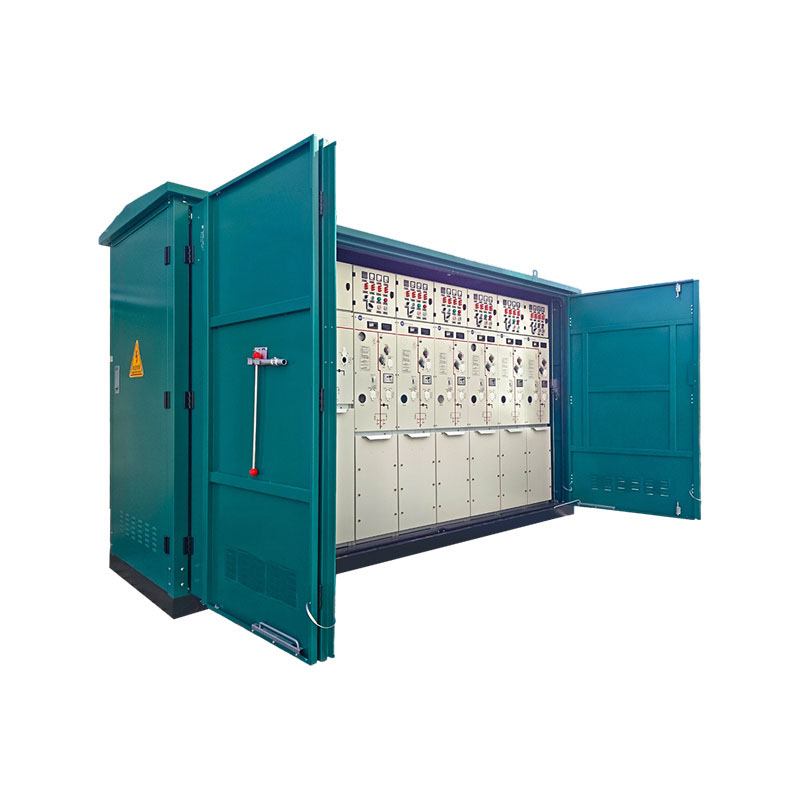

A unidade de anel principal pré-fabricada para uso externo WMXGW-12 é um equipamento integrado inteligente lançado pela {$config.cms_name} em resposta às normas mais recentes da State Grid Corporation of China, a saber, as “Normas Técnicas para Equipamentos Integrados de Distribuição Primária e Secundária” e o “Esquema Padronizado de Projeto e Personalização para Unidades de Anel Principal (Caixas) de 12 kV”.  Ele integra tecnologias avançadas, como transformadores de tensão e corrente, dispositivos de medição de temperatura de descarga parcial, módulos de medição de perda de potência e filtragem de transientes de falha em alta velocidade. O produto consiste principalmente em um gabinete externo, unidades de entrada/saída do anel, unidades de alimentação, unidades de equipamento de barramento, uma unidade DTU centralizada e cabos de conexão. Ele pode coletar sinais como corrente, tensão, frequência, corrente de sequência zero, potência ativa, medição de perda de linha, descarga parcial e temperatura do cabo. Possui funções avançadas, como identificação da tensão de linha, detecção e notificação de excedência de limites de tensão e carga, e detecção e processamento de falhas de curto-circuito, atendendo aos requisitos de automação da rede de distribuição.

Ambiente de operação:

Temperatura ambiente: Temperatura máxima 40 ℃, temperatura mínima -25 ℃, variação diária de temperatura 25 K

Altitude: ≤1000 m

Intensidade da radiação solar: 0,1 W/cm²

Nível de poluição: d

Umidade: Umidade relativa média diária ≤95%

Resistência a terremotos (aceleração horizontal): 2 m/s²

Caso existam ambientes operacionais especiais diferentes das condições de operação acima, como alta altitude, baixa temperatura ou poluição severa, o usuário deve negociar com o fabricante no momento do pedido.

Características técnicas do produto:

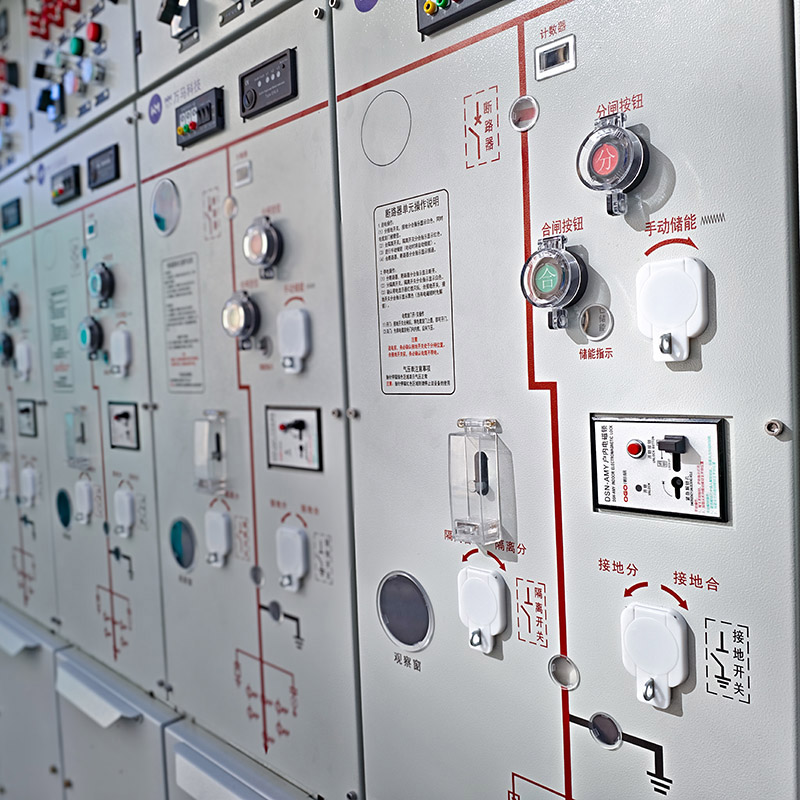

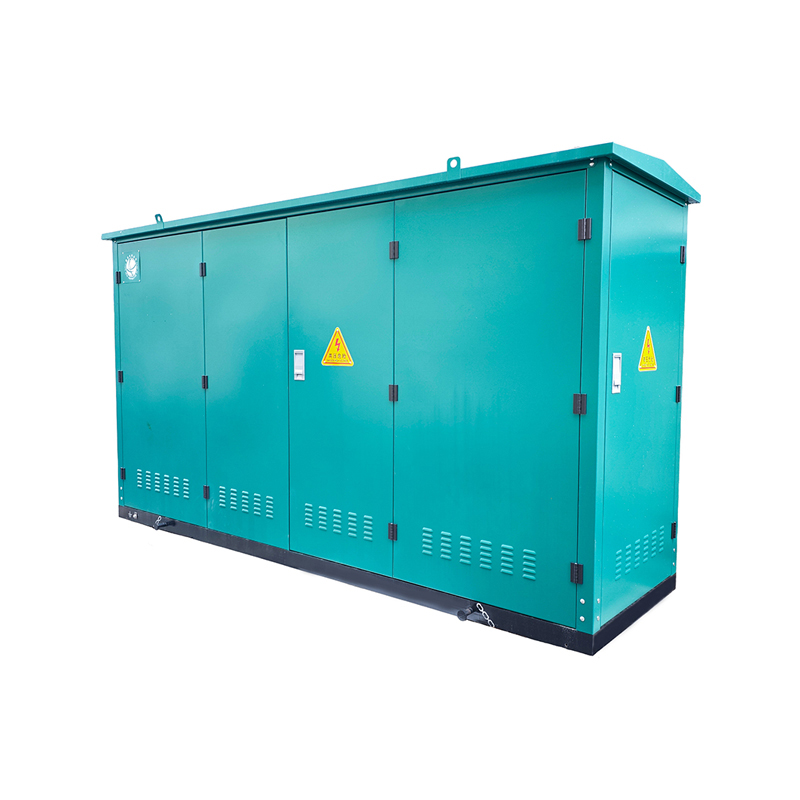

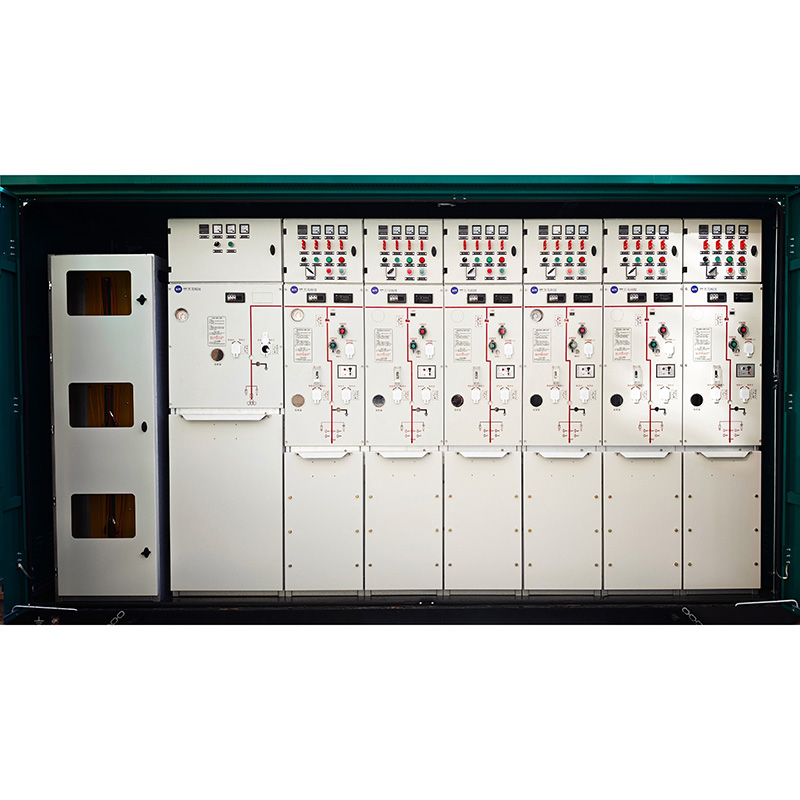

1. A unidade principal em anel fechada pré-fabricada para uso externo integra um quadro de comando isolado a gás de 12 kV, ecologicamente correto, e outros equipamentos primários com componentes secundários, como a DTU centralizada, transformadores de corrente e tensão e módulos de medição, completando a montagem geral e a depuração na fábrica. Ela também utiliza interfaces mecânicas, elétricas e de comunicação padronizadas, evitando erros e riscos ocultos da fiação secundária no local, reduzindo significativamente o ciclo de instalação no local e resolvendo os problemas de compatibilidade de interface causados pela instalação separada de equipamentos primários e secundários tradicionais.
2. O lado primário do quadro de distribuição isolado a gás ecológico abandona o gás SF6 de efeito estufa de alta temperatura, optando, em vez disso, por ar seco ou nitrogênio de alta pureza como meio isolante. O compartimento de gás é selado por meio de soldagem a laser, e um projeto de micropressão positiva reduz a perda de meio.  Combinado com uma câmara de extinção de arco a vácuo, ele permite a comutação sem óleo, resultando em tempo de arco curto e baixo desgaste dos contatos, atendendo aos requisitos de operação frequente das redes de distribuição.
3. O lado primário permite a combinação livre de diferentes unidades funcionais, como disjuntores, interruptores de carga e transformadores de tensão, atendendo a vários esquemas de distribuição, como aplicações ring-in/ring-out, alimentadores e PT. A DTU centralizada do lado secundário pode controlar de 4 a 8 conjuntos de comutadores e suporta o controle de intertravamento de seccionadores e interruptores de aterramento. O equipamento suporta expansão funcional futura, como a adição de módulos de análise de harmônicas e componentes de monitoramento de temperatura e umidade ambientais, tornando-o altamente adaptável tanto às necessidades de fornecimento de energia de alta densidade em áreas centrais urbanas quanto a cenários de distribuição convencionais em redes elétricas rurais.

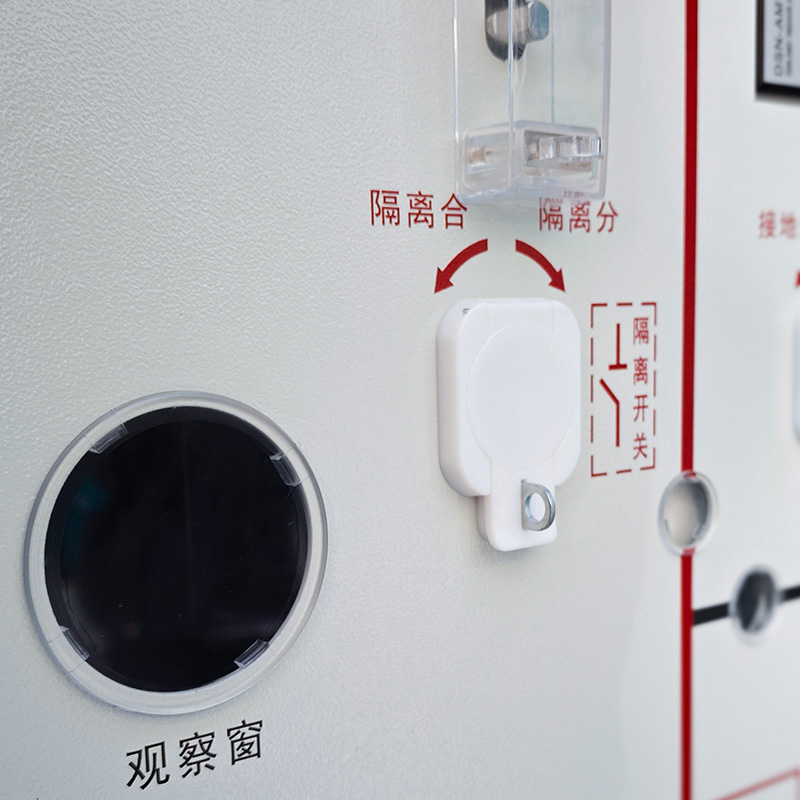

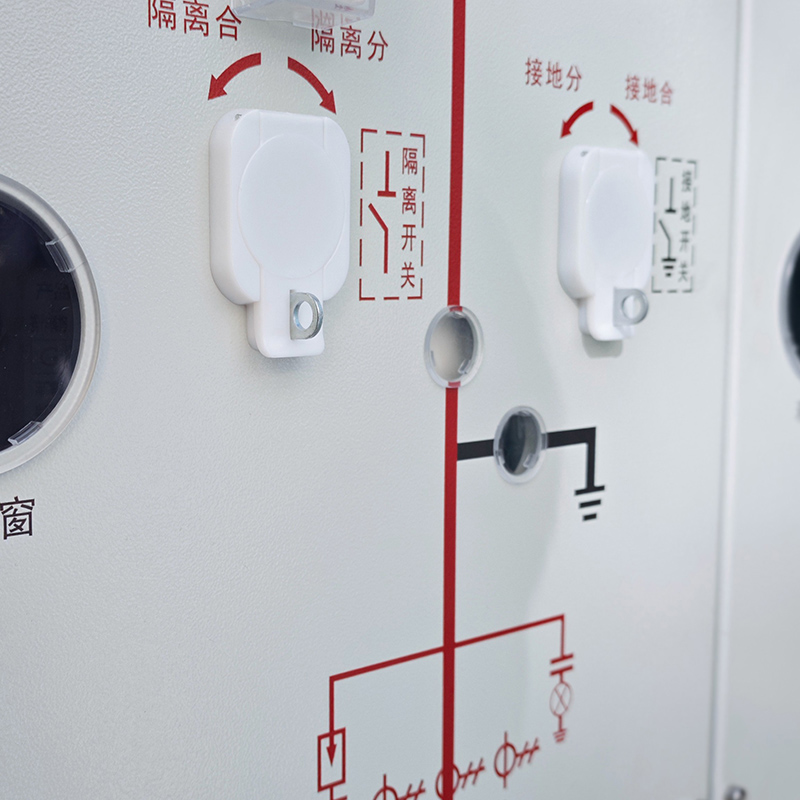

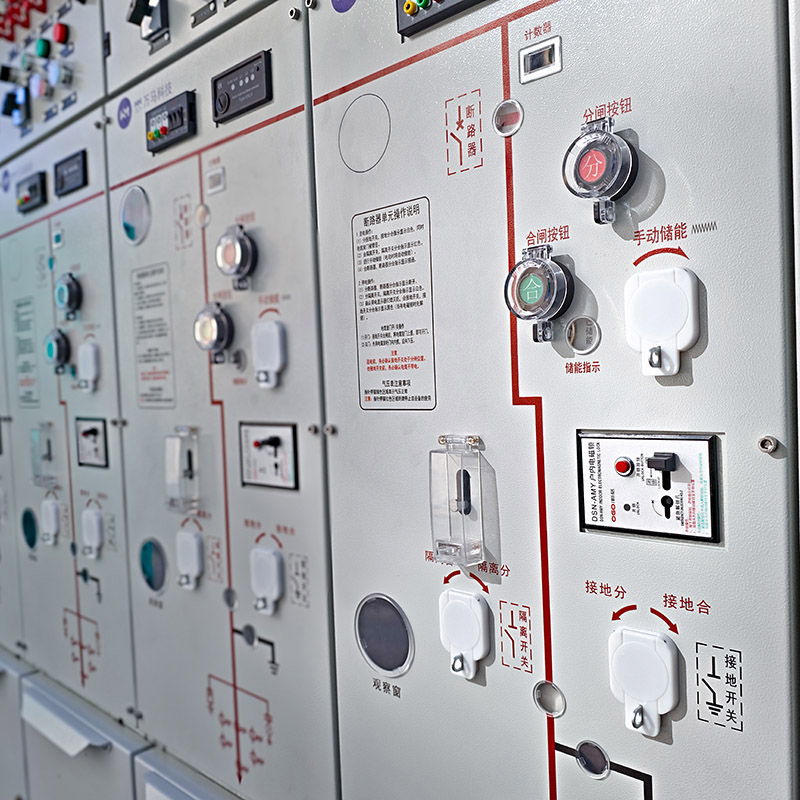

4. Ele herda um sistema completo de intertravamento mecânico de cinco prevenções, realizando o intertravamento entre chaves de aterramento e portas do gabinete, e entre disjuntores e seccionadores, prevenindo acidentes causados por operação incorreta. O compartimento de gás também é equipado com um diafragma à prova de explosão, permitindo a rápida liberação de pressão em caso de pressão anormal, evitando a ruptura do gabinete. O DTU do lado secundário adota um design totalmente de nível industrial, com um nível de compatibilidade eletromagnética de Classe V para uso externo. O uso de uma fonte de alimentação de reserva com supercapacitor substitui as baterias tradicionais, evitando problemas de manutenção de baterias e garantindo a operação de curto prazo das funções de controle essenciais durante quedas de energia, melhorando a estabilidade do sistema.
5. A DTU centralizada suporta acesso a transformadores eletromagnéticos ou eletrônicos, com precisão de medição analógica atingindo a classe 0,2-0,5. Ela pode coletar dados em tempo real, como potência ativa e corrente de sequência zero, realizando medição bidirecional da potência ativa direta e reversa e da potência reativa de quatro quadrantes, completando com precisão as estatísticas de perda de linha. Alguns produtos também utilizam amostragem de alta frequência a 128 pontos por ciclo para registrar completamente os dados da forma de onda antes e depois de falhas, suportando 64 ciclos de registro de formas de onda de falha.
