Visão geral do produto:

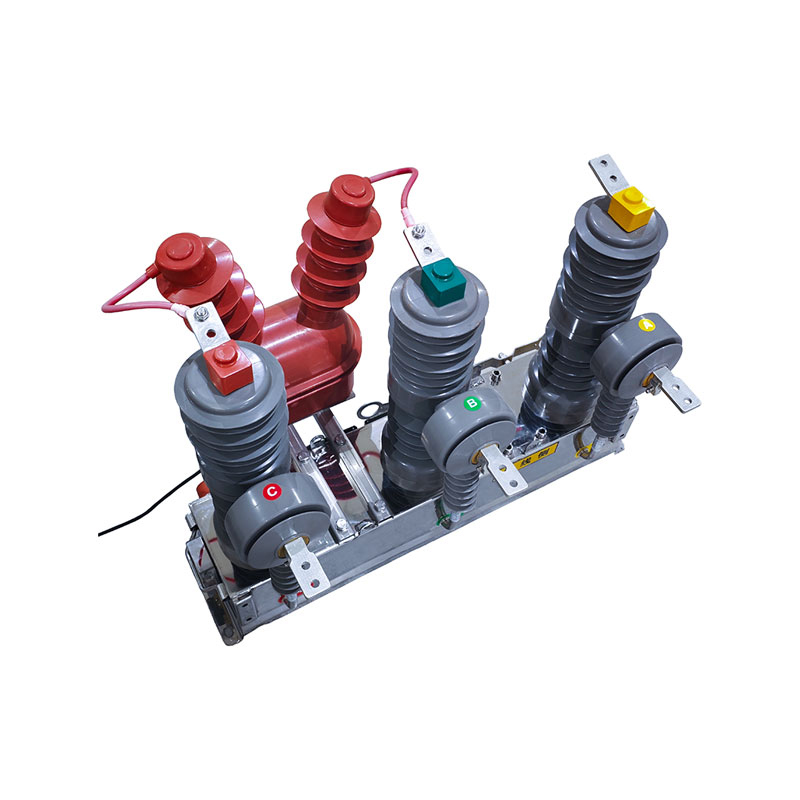

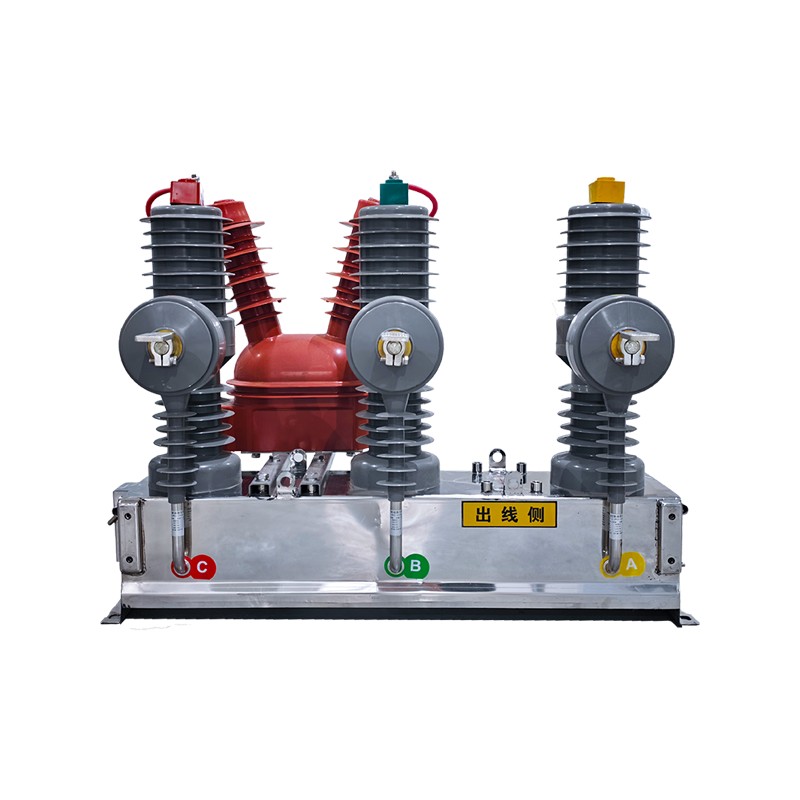

O disjuntor de vácuo CA de alta tensão para uso externo ZW□-12/T630-25 é um dispositivo essencial projetado para linhas aéreas de distribuição de 12 kV. Ao integrar profundamente a unidade de comutação primária com o terminal secundário de medição, controle e proteção, ele é amplamente utilizado em aplicações como seccionamento de linhas, conexões de ligação e pontos de demarcação de clientes. O dispositivo permite o controle da linha e o tratamento de falhas, ao mesmo tempo em que atende aos requisitos de automação da distribuição.
No lado primário, o componente principal é um disjuntor a vácuo montado em poste, equipado com transformadores de corrente, transformadores de tensão, capacitores de captação de energia e, em algumas configurações, seccionadores de um ou dois lados. No lado secundário, uma unidade terminal de alimentação (FTU) é fornecida como padrão, incorporando módulos de medição, proteção e comunicação. Todos os componentes são interconectados por meio de conectores de aviação de nível militar e cabos totalmente isolados com interfaces padronizadas, reduzindo os riscos de fiação no local.
Características técnicas:
- Forte adaptabilidade estrutural:
O produto geralmente adota uma estrutura trifásica de pólos independentes, impedindo que falhas monofásicas se transformem em curto-circuitos trifásicos. O invólucro é feito de materiais resistentes à corrosão, como aço inoxidável S304, com nível de proteção de até IP67, oferecendo resistência à umidade e condensação e adequação para ambientes externos adversos, incluindo regiões de alta salinidade, alta altitude e frio extremo. O design geral leve, com alguns modelos pesando ≤130 kg, facilita a instalação externa em postes.
- Proteção de segurança abrangente:
É fornecido um intertravamento mecânico completo. Por exemplo, o seccionador não pode ser aberto quando o disjuntor está fechado, e só pode ser operado após o disjuntor ser aberto, evitando operações incorretas. Além disso, os pólos adotam tecnologia de isolamento sólido com resina epóxi, apresentando baixa descarga parcial e desempenho de isolamento estável, garantindo ainda mais a segurança operacional.
- Capacidade confiável de comutação e tratamento de falhas:
O disjuntor suporta operações de abertura e fechamento tanto manuais quanto motorizadas. Combinado com interruptores a vácuo, ele pode interromper com confiabilidade correntes de curto-circuito de até 20 kA, com capacidade de interrupção de curto-circuito de até 30 operações. O dispositivo está equipado com funções de religamento automático, com tempos e intervalos de religamento ajustáveis. Ele pode identificar com precisão e isolar rapidamente falhas, como aterramento monofásico e curtos-circuitos fase a fase, minimizando o alcance da interrupção. Em aplicações de demarcação de clientes, ele pode eliminar automaticamente falhas do lado do cliente e enviar informações sobre falhas.
- Configuração flexível e capacidade de expansão:
O mecanismo de operação pode ser selecionado como do tipo acionado por mola ou do tipo ímã permanente. O tipo e a relação dos transformadores de corrente e tensão podem ser configurados de forma flexível, com TCs de fase e TCs de sequência zero combinados conforme necessário. Várias séries de terminais inteligentes estão disponíveis. Além disso, interfaces são reservadas para funções de expansão, como monitoramento de temperatura e descarga parcial, permitindo compatibilidade com vários sensores inteligentes e oferecendo suporte a futuras atualizações de inteligência da rede de distribuição.
- Projeto voltado para o meio ambiente:
O produto adota um projeto sem óleo e não utiliza SF₆ ou outros gases de efeito estufa. O isolamento e a interrupção são obtidos por meio de isolamento a ar e tecnologia de extinção de arco a vácuo. Durante a fabricação, conceitos de projeto leve e integrado são aplicados para reduzir o uso de resina epóxi e materiais ferromagnéticos, alinhando-se aos objetivos ambientais de redução de carbono nas redes de distribuição. Após o descomissionamento, o equipamento também reduz a pressão ambiental relacionada ao descarte.
